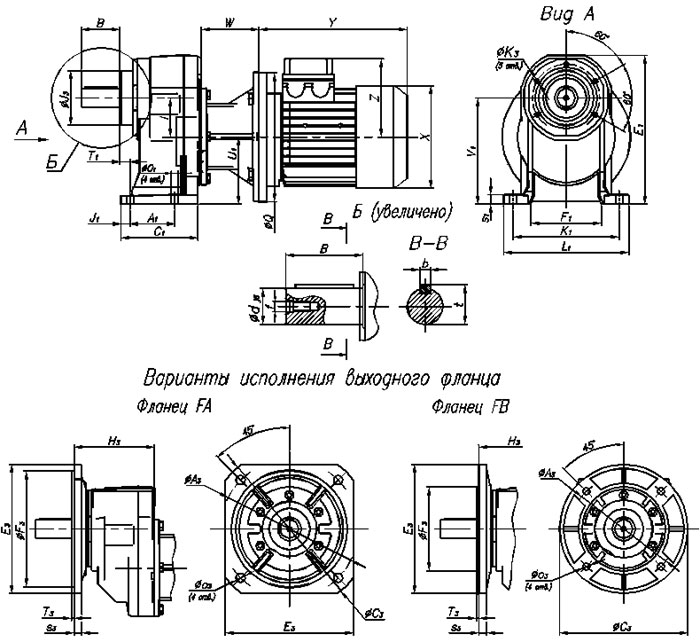

Одноступенчатые цилиндрические мотор-редукторы габаритов 04, 05, 06, 08, 10, 12

Универсальное исполнение

Габарит
Размер
H3
I
Размеры выходного вала

Ø dj6

f

B

b

t

H 041 U

100

42

19

M6

40

6

21,5

H 051 U

110

50

24

M8

50

8

27

H 061 U

125

60

28

M10

60

8

31

H 081 U

135

80

38

M12

80

8

33,5

H 101 U

180

100

48

M16

110

14

51,5

H 121 U

210

115

55

M20

110

16

59,3

Размеры, относящиеся к лапному исполнению (T1, Ø O1, J1, A1, C1, U1, F1, K1, L1, V1, E1, s1) см. здесь.
Размеры, относящиеся к фланцевому исполнению (Ø J3, E3, Ø F3, T3, S3, Ø A3, Ø C3, Ø o3) см. здесь.
Габаритный размер W см. здесь.
Габаритные размеры электродвигателя (Ø Q; Y; X; Z) см. здесь.
