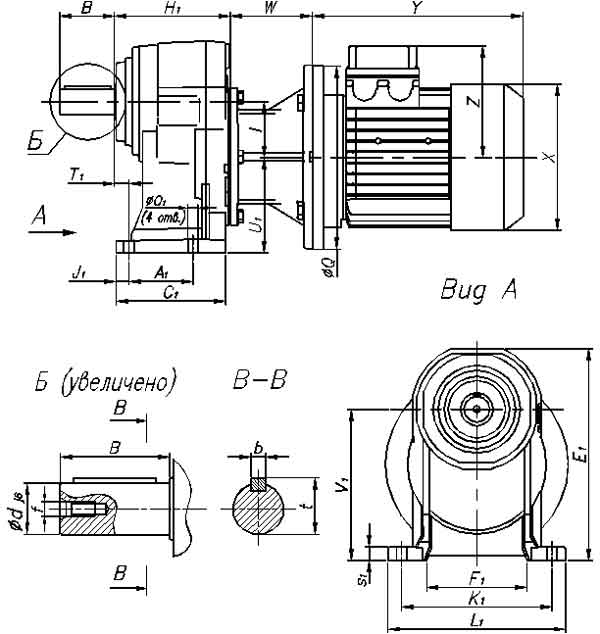

Одноступенчатые цилиндрические мотор-редукторы габаритов 04, 05, 06, 08, 10, 12

Исполнение на лапах нормальное

Габарит	Размер
Габарит	A₁	C₁	E₁	F₁	H₁	I	J₁	K₁	L₁	Ø O₁	s₁	T₁	U₁	V₁
H 041	45	86,5	168,5	74	100	42	12	105	130	9	9,5	13	78	120
H 051	70	106	183,5	100	110	50	12	150	178	11	11,5	13	80	130
H 061	70	120	231	110	125	60	14	165	195	11	15	16	105	165
H 081	130	173	355	162	180	100	17	240	295	18	16	19	152	252
H 101	130	173	355	162	180	100	17	240	295	18	16	19	152	252
H 121	150	202	422	183	210	115	22	280	340	18	19	25	185	300

Габаритный размер W см. здесь.
Габаритные размеры электродвигателя (Ø Q; Y; X; Z) см. здесь.
Размеры выходного вала (Æ d _j6; B; f; b; t) см. на здесь.
