Электродвигатели и входные фланцы

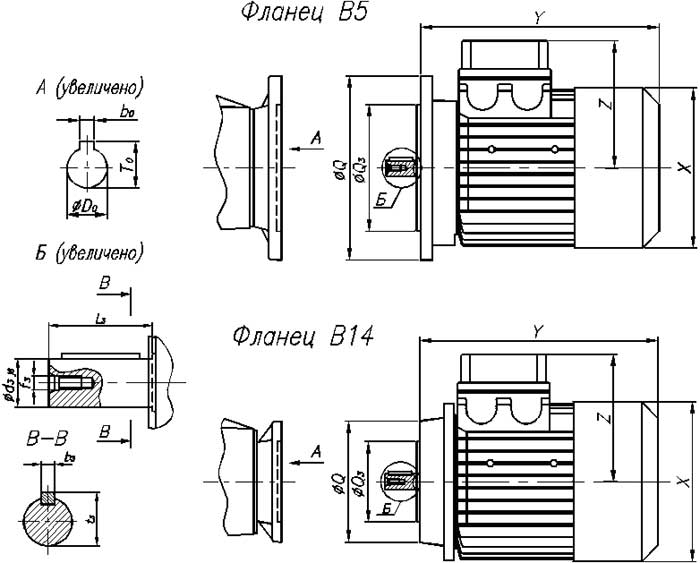

Размеры			Габарит электродвигателя (IEC)
Размеры			AIS 063..	AIS 071..	AIS 080..	AIS 090S..	AIS 090L..	AIS 100L..	AIS 112..
Вх. вал	ØD₀		11	14	19	24	24	28	28
	b₀		4	5	6	8	8	8	8
	T₀		12,8	16,3	21,8	27,3	27,3	31,3	31,3
Вал двигателя	Ød_{3 j6}		11	14	19	24	24	28	28
	L₃		23	30	40	50	50	60	60
	b₃		4	5	6	8	8	8	8
	t₃		12,5	16	21,5	27	27	31	31
	f₃		M4	M5	M6	M8	M8	M10	M10
Габарит.	X		121	139	158	173	173	191	210,5
	Y*		186,5*	208*	231*	246,5*	271,5*	307,5*	323*
	Z		98,5	110,5	121,5	129,5	129,5	138,5	153,5
Фланец	B5	Ø	140	160	200	200	200	250	250
	B5	ØQ₃	95	110	130	130	130	180	180
	B14	ØQ	90	105	120	140	140	160	160
	B14	ØQ₃	60	70	80	95	95	110	110

Габаритный размер электродвигателя Y может изменяться в зависимости от типа применяемого электродвигателя и его аксессуаров (принудительное охлаждение, встроенный тормоз, и т.д.)
