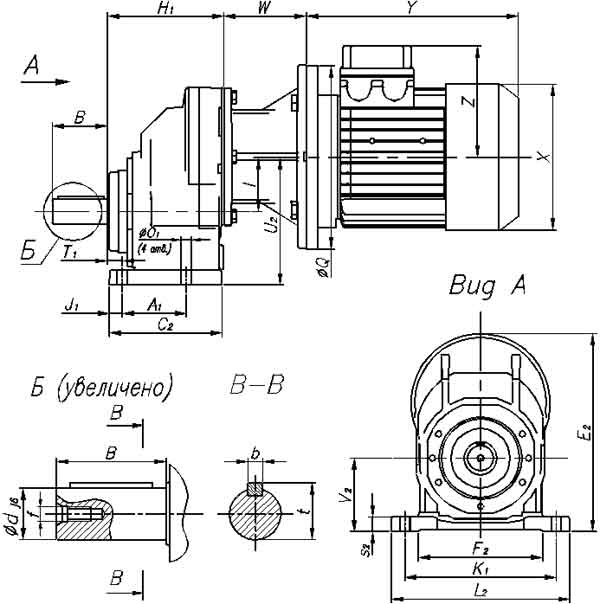

Одноступенчатые цилиндрические мотор-редукторы габаритов 04, 05, 06, 08, 10, 12

Исполнение на лапах нижнее

Габарит	Размер
Габарит	A₁	C₂	E₂	F₂	H₁	I	J₁	K₁	L₂	Ø O₁	s₂	T₁	U₂	V₂
H 041 M	45	98	168	55	100	42	12	105	125	9	8	13	92	50
H 051 M	70	109	189	121,5	110	50	12	150	178	11	14	13	113	63
H 061 M	70	123	216	135,5	125	60	14	165	195	11	16	16	140	80
H 081 M	130	178	377	185,5	180	100	17	240	295	18	22	19	225	125
H 101 M	130	178	377	185,5	180	100	17	240	295	18	22	19	225	125
H 121 M	150	207	426,5	224	210	115	22	280	340	18	25	25	275	160

Габаритный размер W см. здесь.
Габаритные размеры электродвигателя (Ø Q; Y; X; Z) см. здесь.
Размеры выходного вала (Æ d _j6; B; f; b; t) см. на здесь.
