Специальные транспортерные
цепи серии 880 Rib-Flex


Цепь серии 880 Rib-Flex – доработанная цепь серии 880 TAB. Данная цепь имеет ребристую поверхность. Главной особенностью данной цепи является большая площадь открытой сквозной поверхности, позволяющей пропускать жидкости и воздух сквозь пластины цепи и при этом устойчиво транспортировать груз на своей поверхности. Основным отличием цепи 880 Rib-Flex от 880 Rib является меньшее расстояние между ребрами поверхности пластин, которое позволяет транспортировать на поверхности меньшие по размеру изделия и добиваться большей устойчивости продукции.


Для криволинейного
конвейера.
Поставляется отрезками
по 3,048 м.(10 футов).
Максимальная
нагрузка: 1800 Н

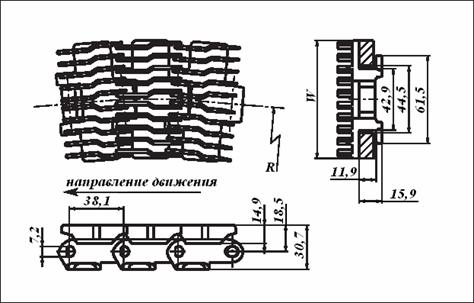

Шаг цепи 38,1 мм. Мин. радиус обратного
изгиба: 90 мм.


  серийный номер ширина
пластины
W
вес
цепи
min
радиус
R
мм. дюймы кг/м мм.
880 Rib-Flex-K250 34LF880RFTK0250 63.5 2.50 1.2 457
880 Rib-Flex-K325 34LF880RFTK0325 82.6 3.25 1.3 457
880 Rib-Flex-K450 34LF880RFTK0450 114.3 4.50 1.5 457

Звездочки для транспортерных цепей серии 880 Rib-Flex
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Отверстие под ось Полная маркировка
minmax PAmax чугун
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм стальчугунполиамид
9 111.4 4.39 63.0 2.48 20.0 0.79 45.0 1.77 44.5 1.75 343188009S 343288009CI 343388009N
10 123.3 4.85 63.0 2.48 20.0 0.79 45.0 1.77 44.5 1.75 343188010S 343288010CI 343388010N
11 135.2 5.32 73.5 2.89 20.0 0.79 45.0 1.77 44.5 1.75 343188011S 343288011CI 343388011N
12 147.2 5.80 73.5 2.89 20.0 0.79 50.0 1.97 44.5 1.75 343188012S 343288012CI 343388012N
15 183.3 7.22 73.5 2.89 20.0 0.79 50.0 1.97 44.5 1.75 343188015S - 343388015N

Разборные звездочки транспортерных цепей серии 880 Rib-Flex
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Ширина
утолщения
Ширина зуба Отверстие под ось Полная
маркировка
minmax
мм.дюйммм.дюйммм.дюйммм.дюйммм.дюйммм.дюймполиамид
9 111.4 4.39 52.0 2.05 42.3 1.67 15.8 0.62 20.0 0.78 40.0 1.57 343388009NT
10 123.3 4.85 52.0 2.05 42.3 1.67 15.8 0.62 20.0 0.78 40.0 1.57 343388010NT
11 135.2 5.32 52.0 2.05 42.3 1.67 15.8 0.62 20.0 0.78 40.0 1.57 343388011NT
12 147.2 5.80 52.0 2.05 42.3 1.67 15.8 0.62 20.0 0.78 40.0 1.57 343388012NT
