Электродвигатели

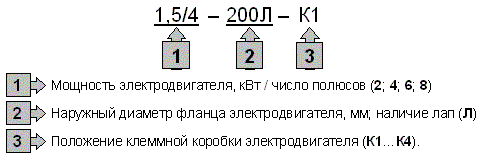

Для российских мотор-редукторов серий 7МЦ, 7МЧ-М, 7МЧ2-М и 7МЦЧ-М асинхронные двигатели общепромышленного назначения обозначаются следующим образом:

Система обозначений.

Для мотор-редукторов иностранного производства асинхронные электродвигатели обозначаются по стандарту IEC 72-1.

В таблице ниже приведены обозначения четырехполюсных электродвигателей мощностей от 0,09 кВт до 15,0 кВт.

P1, кВт

Обозначение по стандарту IEC 72-1

Обозначение двигателя с выходным фланцем в каталоге

Диаметр вала, мм

Масса электро-
двигателя кг.

B5

B14

0,09

AIS56B4

0,09/4 – 120

0,09/4 – 80

9

3

0,12

AIS63A4

0,12/4 – 140

0,12/4 – 90

11

4

0,18

AIS63B4

0,18/4 – 140

0,18/4 – 90

11

5

0,25

AIS71A4

0,25/4 – 160

0,25/4 – 105

14

7

0,37

AIS71B4

0,37/4 – 160

0,37/4 – 105

14

7

0,55

AIS80A4

0,55/4 – 200

0,55/4 – 120

19

11,5

0,75

AIS80B4

0,75/4 – 200

0,75/4 – 120

19

12,5

1,1

AIS90S4

1,1/4 – 200

1,1/4 – 140

24

16

1,5

AIS90L4

1,5/4 – 200

1,5/4 – 140

24

19

2,2

AIS100LA4

2,2/4 – 250

––

28

23

3,0

AIS100LB4

3,0/4 – 250

––

28

26

4,0

AIS112M4

4,0/4 – 250

––

28

33

5,5

AIS132S4

5,5/4 – 300

––

38

45

7,5

AIS132M4

7,5/4 – 300

––

38

76

11,0

AIS160M4

11,0/4 – 350

––

42

91

15,0

AIS160L4

15,0/4 – 350

––

42

121

Мотор-редукторы с асинхронными двигателями с 2; 6; 8 полюсами поставляются по спецзаказу. Технические характеристики их уточните у наших специалистов.

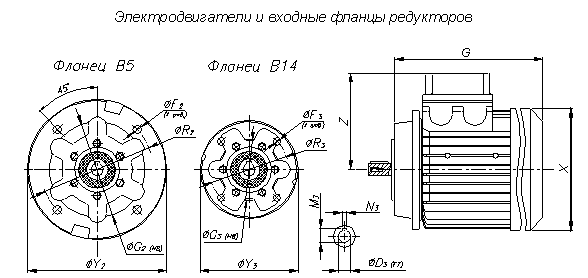

Размеры.


Габарит электро-двигателя

Размер

IEC 56

IEC 63

IEC 71

IEC 80

IEC 90 S/L

IEC 100-112

IEC 132

G*

168*

185*

215*

238*

255/280*

309*

368*

X

110

123

140

159

176

195

258

Z

108

110

121

138

149

160

192

Фланец В5

F2

7

9

9

11

11

14

14

G2 (H8)

80

95

110

130

130

180

230

R2

100

115

130

165

165

215

265

Y2

120

140

160

200

200

250

300

Фланец В14

F3

6

6

7

7

9

9

11

G3 (H8)

50

60

70

80

95

110

130

R3

65

75

85

100

115

130

165

Y3

80

90

105

120

140

160

200

Входной вал

D3 (F7)

9

11

14

19

24

28

38

M3

10,4

12,8

16,3

21,8

27,3

31,3

41,3

N3

3

4

5

6

8

8

8

ВНИМАНИЕ: Габаритный размер G может изменяться в зависимости от типа применяемого электродвигателя и его аксессуаров (принудительное охлаждение, встроенный тормоз, и т.д.)
