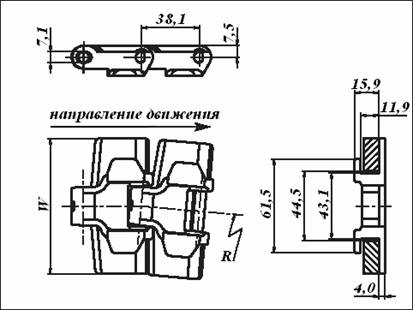

Кривоидущие пластиковые цепи
серии 880 TAB

Цепи серии 880 TAB имеют широкий диапазон возможных применений. Используются при передаче различных продовольственных продуктов и легких по весу изделий по криволинейному транспортеру. Предназначены для транспортировки пластиковых бутылок, канистр, картонных коробок и т.п. Цепи R-типа имеют минимальный радиус поворота - 200 мм.

	Для криволинейного конвейера.		Поставляется отрезками по 3,048 м.(10 футов).		Максимальная нагрузка: 2250 Н
	Шаг цепи 38,1 мм.		Мин. радиус обратного изгиба: 75 мм.

	серийный номер				ширина пластины W		вес цепи	min радиус R
					мм.	дюймы	кг/м	мм.
880 TAB-K200R	34D880TK200RW	34D880TK200RG	34LF880TK200R	34SLF880TK200R	50.6	2.00	0.7	200
880 TAB-K250R	34D880TK250RW	34D880TK250RG	34LF880TK250R	34SLF880TK250R	63.5	2.50	0.8	200
880 TAB-K325R	34D880TK325RW	34D880TK325RG	34LF880TK325R	34SLF880TK325R•	82.6	3.25	1.0	200
880 TAB-K450R	34D880TK450RW	34D880TK450RG	34LF880TK450R	34SLF880T450R	114.3	4.50	1.1	200
880 TAB-K250	34D880TK250W	34D880TK250G	34LF880TK250	34SLF880TK250	63.5	2.50	0.9	400
880 TAB-K325	34D880TK325W	34D880TK325G	34LF880TK325	34SLF880TK325•	82.6	3.25	1.0	400
880 TAB-K350	34D880TK350W	34D880TK350G	34LF880TK350	34SLF880TK350*	88.9	3.50	1.0	400
880 TAB-K450	34D880TK450W	34D880TK450G	34LF880TK450	34SLF880TK450*	114.3	4.50	1.1	400
880 TAB-K750	34D880TK750W	34D880TK750G	34LF880TK750	34SLF880TK750*	190.5	7.50	1.5	400

Звездочки для транспортерных цепей серии 880 TAB
Кол-во зубьев	Полный диаметр		Диаметр утолщения		Отверстие под ось						Полная маркировка
	Полный диаметр		Диаметр утолщения		min		max PA		max чугун		Полная маркировка
	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	сталь	чугун	полиамид
9	111.4	4.39	63.0	2.48	20.0	0.79	45.0	1.77	44.5	1.75	343188009S	343288009CI	343388009N
10	123.3	4.85	63.0	2.48	20.0	0.79	45.0	1.77	44.5	1.75	343188010S	343288010CI	343388010N
11	135.2	5.32	73.5	2.89	20.0	0.79	45.0	1.77	44.5	1.75	343188011S	343288011CI	343388011N
12	147.2	5.80	73.5	2.89	20.0	0.79	50.0	1.97	44.5	1.75	343188012S	343288012CI	343388012N
15	183.3	7.22	73.5	2.89	20.0	0.79	50.0	1.97	44.5	1.75	343188015S	-	343388015N

Разборные звездочки транспортерных цепей серии 880 TAB
Кол-во зубьев	Полный диаметр		Диаметр утолщения		Ширина утолщения		Ширина зуба		Отверстие под ось				Полная маркировка
	Полный диаметр		Диаметр утолщения		Ширина утолщения		Ширина зуба		min		max		Полная маркировка
	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	полиамид
9	111.4	4.39	52.0	2.05	42.3	1.67	15.8	0.62	20.0	0.78	40.0	1.57	343388009NT
10	123.3	4.85	52.0	2.05	42.3	1.67	15.8	0.62	20.0	0.78	40.0	1.57	343388010NT
11	135.2	5.32	52.0	2.05	42.3	1.67	15.8	0.62	20.0	0.78	40.0	1.57	343388011NT
12	147.2	5.80	52.0	2.05	42.3	1.67	15.8	0.62	20.0	0.78	40.0	1.57	343388012NT
