Дополнительное оборудование к червячному двухступенчатому
мотор-редуктору SRT.../...
Выходной фланец
Выходной фланец предназначен для
монтажа мотор-редуктора на станину механизма. По Вашему заказу он может
быть в одном из двух исполнений: удлиненный (FL/ FV) или нормальный
(F).

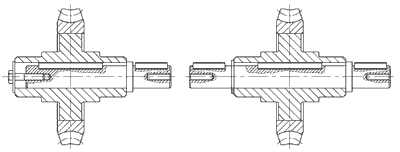

Существует два варианта установки
фланца:
Для разных типоразмеров редукторов
предусмотрены разные типоразмеры выходных фланцев (отмечены заливкой):
Тип фланца |
Габарит редуктора |
|
SRT 28 |
SRT 40 |
SRT 50 |
SRT 60 |
SRT 70 |
SRT 85 |
SRT 110 |
|
F |
|
|
|
|
|
|
|
|
FL |
|
|
|
|
|
|
|
|
FV |
|
|
|
|
|
|
|

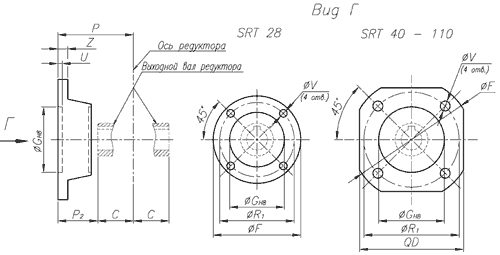

Размеры выходных фланцев
Для разных типоразмеров редукторов
предусмотрены разные типоразмеры выходных фланцев (отмечены заливкой):
|
Типмотор-редуктора Размеры
|
SRT 28
|
SRT 40
|
SRT 50
|
SRT 60
|
SRT 70
|
SRT 85
|
SRT 110
|
|
|
C
|
30
|
41
|
49
|
60
|
60
|
61
|
77,5
|
|
|
Тип FV
|
P
|
53
|
69
|
93
|
86
|
111
|
111
|
131
|
|
Z
|
7
|
6
|
10
|
10
|
14
|
16
|
18
|
|
U
|
10
|
4
|
5
|
6,5
|
12
|
6
|
5
|
|
Ø V
|
7 (4 отв.)
|
9 (4 отв.)
|
10,5 (4 отв.)
|
11 (4 отв.)
|
13 (4 отв.)
|
13 (4 отв.)
|
14 (8 отв.)
|
|
Ø GH8
|
50
|
60
|
70
|
115
|
130
|
152
|
170
|
|
P2
|
23
|
28
|
44
|
25
|
51
|
50
|
53,5
|
|
Ø R1
|
68
|
87
|
90
|
150,5
|
165
|
175
|
230
|
|
Ø F
|
80
|
110
|
125
|
180
|
200
|
210
|
270
|
|
ð QD
|
––
|
95
|
110
|
142
|
160
|
185
|
200
|
|
|
P
|
|
99
|
123/90,5
|
116
|
|
|
Z
|
8
|
10/13
|
10
|
|
U
|
4
|
5/11
|
6,5
|
|
Ø V
|
9 (4 отв.)
|
9 (4 отв.)
|
11 (4 отв.)
|
|
Ø GH8
|
60
|
70/110
|
115
|
|
P2
|
58
|
74/41,5
|
56
|
|
Ø R1
|
87
|
90/130
|
150,5
|
|
Ø F
|
110
|
125/160
|
180
|
|
Ø QD
|
95
|
110/125
|
142
|
|
ПРИМЕЧАНИЕ: |
|
означает, что для данного типоразмера
редуктора соответствующего выходного
фланца не существует. |

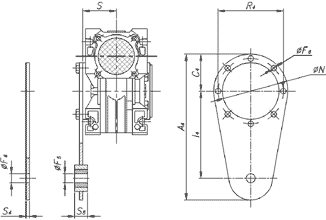

Реактивная штанга
В качестве дополнительной принадлежности
для редукторов и мотор-редукторов может поставляться реактивная штанга
(BT).
Реактивная штанга предназначена для
компенсации реактивного момента, действующего на корпус редуктора со
стороны приводного механизма. Она оцинкована и изготовляется из специального
твердого сплава.
По Вашему заказу реактивная штанга
может быть оснащена вулканизированной демпфирующей втулкой для гашения
вибраций.
Габаритные размеры
Габарит |
Размер |
|
A4 |
C4 |
 F4
|
F5 |
F6 |
N |
I4 |
R4 |
S |
S4 |
S5 |
|
28 |
138 |
38 |
10,5 |
10 |
7 |
55 |
80 |
65 |
27,5 |
4 |
15 |
|
40 |
168 |
43 |
10,5 |
10 |
7 |
60 |
100 |
75 |
38,5 |
4 |
15 |
|
50 |
185 |
60 |
10,5 |
10 |
9 |
70 |
100 |
85 |
46,5 |
4 |
15 |
|
60 |
235 |
55 |
10,5 |
10 |
9 |
80 |
150 |
95 |
57 |
6 |
20 |
|
70 |
295 |
65 |
10,5 |
10 |
9 |
95 |
200 |
115 |
57 |
6 |
20 |
|
85 |
313 |
75 |
20,5 |
20 |
12 |
110 |
200 |
130 |
67 |
6 |
25 |
|
110 |
388 |
100 |
20,5 |
20 |
13 |
130 |
250 |
165 |
74 |
6 |
25 |

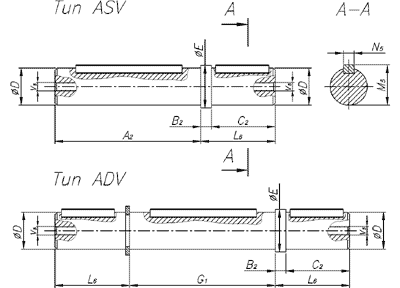

Приводной вал
По Вашему желанию приводной вал может
быть выполнен в одном из двух исполнений: односторонним (ASV) или двухсторонним
(ADV).
Габаритные размеры
Односторонний приводной вал фиксируется в выходном валу редуктора с
помощью шпонки и болта, а двухсторонний с помощью шпонки и стопорного
кольца (см. рис.).
Габарит |
Размер |
|
A2 |
B2 |
C2 |
D(g6) |
E |
G1 |
L6 |
M5 |
N5 |
V5 |
|
28 |
58 |
10 |
30 |
14 |
14 |
60 |
31 |
16 |
5 |
М5х10* |
|
40 |
80 |
10 |
40 |
19 |
22 |
82 |
50 |
21,5 |
6 |
М8х20 |
|
50 |
95 |
10 |
45 |
24 |
28 |
98 |
55 |
27 |
8 |
М8х20 |
|
60 |
117 |
10 |
50 |
25 |
30 |
120 |
60 |
28 |
8 |
М8х20 |
|
70 |
117 |
10 |
60 |
28 |
34 |
120 |
70 |
31 |
8 |
М8х20 |
|
85 |
119 |
10 |
70 |
32 |
38 |
122 |
80 |
41 |
10 |
М10х25 |
|
110 |
153 |
10 |
100 |
42 |
50 |
155 |
100 |
45 |
10 |
М10х25 |
____________
* – указан диаметр резьбы и ее длина.
** – для SRT 28
вместо буртика выполнена канавка
под стопорное кольцо. |
