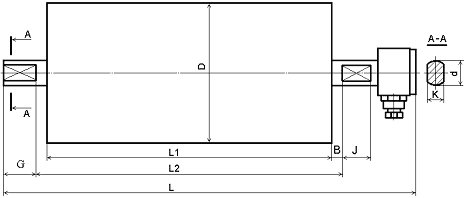

Габаритные и присоеденительные размеры
ТИП
|
D
|
L1
|
L
|
d
|
К
|
G
|
J
|
L2
|
В
|
МБ1,6
|
162 |
400 |
594 |
30 |
25 |
45 |
45 |
440 |
20 |
500 |
694 |
30 |
25 |
45 |
45 |
540 |
20 |
600 |
794 |
30 |
25 |
45 |
45 |
640 |
20 |
750 |
944 |
30 |
25 |
45 |
45 |
790 |
20 |
МБ219
|
219 |
375 |
562 |
40 |
30 |
50 |
50 |
400 |
12,5 |
МБ2
|
219 |
500 |
690 |
40 |
30 |
45 |
40 |
516 |
8 |
600 |
870 |
40 |
30 |
60 |
70 |
650 |
20 |
650 |
920 |
40 |
30 |
60 |
70 |
700 |
20 |
700 |
970 |
40 |
30 |
60 |
70 |
750 |
20 |
750 |
1020 |
40 |
30 |
60 |
70 |
800 |
20 |
950 |
1220 |
40 |
30 |
60 |
70 |
1000 |
20 |
МБ325
|
325 |
425 |
637 |
40 |
30 |
50 |
50 |
475 |
25 |
МБ3
|
325 |
600 |
830 |
40 |
30 |
50 |
50 |
640 |
20 |
650 |
880 |
40 |
40 |
50 |
50 |
690 |
20 |
750 |
980 |
40 |
40 |
50 |
50 |
790 |
20 |
900 |
1130 |
40 |
40 |
50 |
50 |
940 |
20 |
950 |
1180 |
40 |
40 |
50 |
50 |
990 |
20 |
1150 |
1380 |
40 |
40 |
50 |
50 |
1190 |
20 |
МБ4
|
420 |
650 |
890 |
60 |
45 |
50 |
50 |
700 |
25 |
750 |
990 |
60 |
45 |
50 |
50 |
800 |
25 |
900 |
1140 |
60 |
45 |
50 |
50 |
950 |
25 |
950 |
1190 |
60 |
45 |
50 |
50 |
1000 |
25 |
1150 |
1390 |
60 |
45 |
50 |
50 |
1200 |
25 |
1250 |
1490 |
60 |
45 |
50 |
50 |
1300 |
25 |
1300 |
1540 |
60 |
45 |
50 |
50 |
1350 |
25 |
1400 |
1640 |
60 |
45 |
50 |
50 |
1450 |
25 |
МБ5
|
495 |
900 |
1140 |
70 |
55 |
50 |
50 |
950 |
25 |
1300 |
1540 |
70 |
55 |
50 |
50 |
1350 |
25 |
1600 |
1840 |
70 |
55 |
50 |
50 |
1650 |
25 |
|
