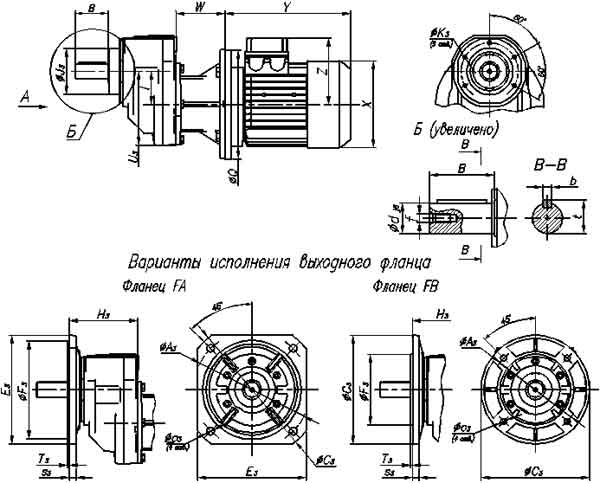

Одноступенчатые цилиндрические мотор-редукторы габаритов 04, 05, 06, 08, 10, 12

Фланцевое исполнение

Габарит	Размер
Габарит	Ø A₃*	ØC₃*	E₃	ØF₃*	H₃	I	ØJ₃	K₃	ØO₃*	s₃	T₃*	U₃
H 041 F	165/130	200/160	160	130/110	100	42	75	M8x17	11/9	9	3,5	136
H 051 F	165/130	200/160	160	130/110	110	50	75	M8x17	11/9	9	3,5	136
H 061 F	215/165	250/200	200	180/130	125	60	85	M8x17	14/11	12	4/3,5	136
H 081 F	265/215	300/250	250	230/180	135	100	105	M10x20	14/14	15	4	184
H 101 F	265/215	300/250	250	230/180	180	100	105	M10x20	14/14	15	4	251,5
H 121 F	300/265	350/300	300	250/230	210	115	130	M12x25	18/14	16	5/4	266,5

* – Размеры для фланцев FA/FB соответственно.
Габаритный размер W см. здесь.
Габаритные размеры электродвигателя (Ø Q; Y; X; Z) см. здесь.
Размеры выходного вала (Æ d _j6; B; f; b; t) см. на здесь.
