Типы, исполнения и основные размеры
присоединительных элементов. |
Для тяговых пластинчатых цепей устанавливаются
следующие типы присоединительных элементов:
1.1 - специальные пластины с одним отверстием в полке;
1.2 - специальные пластины с двумя отверстиями в полке;
1.3 - специальные пластины с тремя отверстиями в полке;

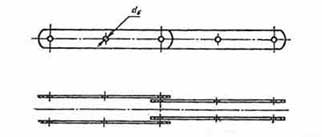

2.1 - специальные пластины без полки с одним отверстием;

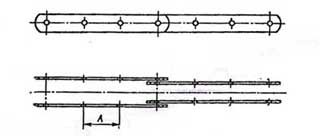

2.2 - специальные пластины без полки с двумя отверстиями;

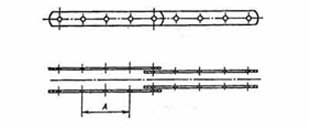

2.3 - специальные пластины без полки с тремя отверстиями;
3 - удлиненные валики;
|
Устанавливаются четыре исполнения специальных пластин
по межцентровому расстоянию отверстий:
- 0 - отсутствует (одно отверстие);
- 1 - наименьшее;
- 2 - среднее;
- 3 - наибольшее.
|
Для присоединительных элементов устанавливается
следующее их расположение в цепи:
- 1 - одностороннее;
- 2 - двухстороннее.
|
|
Размеры в миллиметрах
|
|
Номер цепи
|
d6
|
d7
|
h1
|
A1
|
b5, не
более
|
b6
|
Типы
|
|
1.2 и 2.2
|
1.2 и 2.2
|
1.3 и 2.3
|
|
Исполнения
|
|
1
|
2
|
3
|
|
t*
|
A
|
t*
|
A
|
t*
|
A
|
|
М 20
|
6,6
|
7
|
16
|
54
|
84
|
30
|
63
|
20
|
80
|
35
|
100
|
50
|
|
М 28
|
9,0
|
8
|
20
|
64
|
100
|
34
|
80
|
25
|
100
|
40
|
125
|
65
|
|
М 40
|
9,0
|
10
|
25
|
70
|
112
|
40
|
80
|
20
|
100
|
40
|
125
|
65
|
|
М 56
|
11,0
|
12
|
30
|
88
|
140
|
49
|
100
|
25
|
125
|
50
|
160
|
85
|
|
М 80
|
11,0
|
15,0
|
35
|
96
|
160
|
57
|
125
|
50
|
160
|
85
|
200
|
125
|
|
М 112
|
14,0
|
18
|
40
|
110
|
184
|
67
|
125
|
35
|
160
|
65
|
200
|
100
|
|
М 160
|
14,0
|
22
|
45
|
124
|
200
|
79
|
160
|
50
|
200
|
85
|
250
|
145
|
|
М 224
|
18,0
|
25
|
55
|
140
|
228
|
94
|
200
|
65
|
250
|
125
|
315
|
190
|
|
М 315
|
18,0
|
30
|
65
|
160
|
250
|
11
|
200
|
50
|
250
|
100
|
31,5
|
155
|
|
М 450
|
18,0
|
35
|
75
|
180
|
280
|
129
|
250
|
85
|
315
|
155
|
400
|
240
|
|
М 630
|
24,0
|
-
|
90
|
230
|
380
|
-
|
315
|
100
|
400
|
190
|
500
|
300
|
|
М 900
|
30,0
|
-
|
110
|
280
|
480
|
-
|
315
|
65
|
400
|
155
|
500
|
240
|
| Пример условного обозначения цепи: |
| М | -112 | -2 | -100 | -1 | -1.1 | -0 | -1 | -3 | ГОСТ 588-81
|
|
|
|
|
|
|
|
|
|
цепь
тяговая
пластинчатая |
разруша-
ющая
нагрузка
в кН |
тип № |
шаг цепи
в мм |
исполнение
цепи |
присо-
единит.
элемент
типа 1.1 |
испол-
нение
присо-
единения |
располо-
жение
присо-
единит.
элемента |
чередов.
спец.
элементов |
|
