Стандарт устанавливает параметры, размеры
и требования к тяговым вильчатым цепям следующих типов:

Р1 - разборная, с фиксацией пальца проволочным шплинтом;
Р2 - разборная, с фиксацией пальца сжимной стопорной шайбой
Р3 - легкоразборная, с фиксацией пальца штифтом и шпонкой;

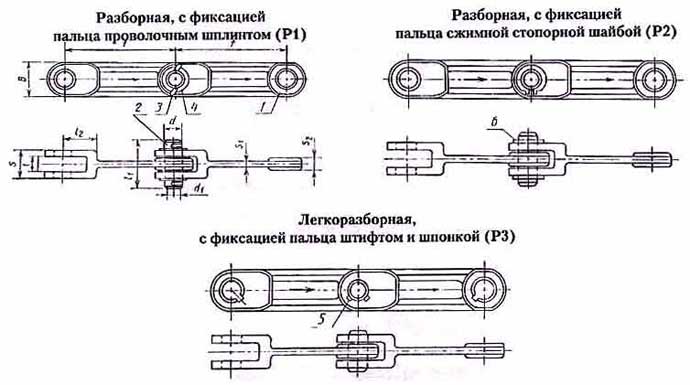

1 - звено; 2 - палец; 3 - шплинт; 4 - шайба; 5 - штифт-шпонка; 6 - сжимная стопорная шайба;

Размеры в миллиметрах
Шаг цепи t		Шир. звена В	Толщина вилки звена S	Толщина стержня звена S₁	Толщина хвостовика звена S₂, не более	Расст. между внутр. плос-ми вилки l	Длинна вилки звена l₂	Диаметр пальца d	Длинна пальца l₁, не более, для цепи типа		Диаметр отверстия под шплинт d₁ цепи типа Р1	Масса 1 м цепи, кг, не более	Кол-во штифтов- шпонок на пальце цепи типа Р3, шт	Разр. нагр., кН, не менее
номин.	пред. откл.	Шир. звена В	Толщина вилки звена S	Толщина стержня звена S₁	Толщина хвостовика звена S₂, не более	Расст. между внутр. плос-ми вилки l	Длинна вилки звена l₂	Диаметр пальца d	Р1 и Р2	Р3	Диаметр отверстия под шплинт d₁ цепи типа Р1	Масса 1 м цепи, кг, не более	Кол-во штифтов- шпонок на пальце цепи типа Р3, шт	Разр. нагр., кН, не менее
100	0 -0,54	38	27	8	11	12	30	16	48	30	4	4,9	1	160
125	0 -0,63	42	35	10	15	16	36	20	56	38	4	7,6	1	240
160	0 -1,0	50	43	12	20	22	45	25	70	46	6	9,5	2	400
200	0 -1,15	64	52	15	23	25	56	32	82	56	6	15,6	2	640
250	0	80	66	18	30	32	70	40	95	70	6	25,5	2	1000

Пример условного обозначения цепи:
Р1 -	100 -	ГОСТ 12996-90

цепь тяговая вильчатая разборная с фиксацией пальца проволочным шплинтом	шаг цепи в мм.
