| Цепи тяговые разборные (Р) |
Стандарт устанавливает параметры, размеры
и требования к тяговым разборным цепям следующих типов:

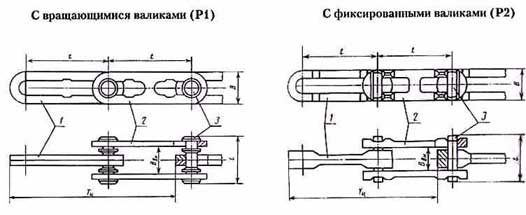

- Р1 - с вращающимися валиками;
- Р2 - с фиксированными валиками;
|
|
| 1 - внутреннее звено; 2 - наружное звено; 3 - валик; |
|
Размеры в миллиметрах
|
|
Наименование
параметров и размеров
|
Нормы
|
|
Шаг звена расчетный t
|
63
|
80
|
100
|
125
|
160
|
200
|
250
|
|
Шаг зацепления:
номинальный Тц;
предельные отклонения Δ Тц
|
126
|
160
|
200
|
250
|
320
|
400
|
500
|
|
± 2,0
|
± 2,5
|
± 3,0
|
|
Ширина звена В, не более
|
18
|
30
|
42
|
32
|
37
|
46
|
40
|
59
|
66
|
80
|
|
Расстояние между наружными
звеньями Ввн, не менее
|
15
|
21
|
32
|
27
|
27
|
34
|
34
|
42
|
52
|
63
|
|
Длинна
валика l, не более
|
35
|
48
|
73
|
56
|
60
|
73
|
73
|
92
|
107
|
127
|
|
Нагрузка кН, не менее:
пробная Qп
разрушающая Qр
|
38
|
60
|
174
|
96
|
132
|
150
|
174
|
240
|
380
|
600
|
|
63
|
106
|
290
|
160
|
220
|
250
|
290
|
400
|
630
|
1000
|
|
Удлиннение
общее, %:
при пробной нагрузке δn, не более
при разрыве р, не менее
|
1,8
|
|
4,5
|
|
Масса 1м цепи, кг, не более
|
1,4
|
3,2
|
8,7
|
3,8
|
5,2
|
7,4
|
5,7
|
9,1
|
16,5
|
24,0
|
|
Удельная масса, кг/кН, не
более
|
0,0272
|
0,0301
|
0,0300
|
0,0237
|
0,0236
|
0,0296
|
0,0196
|
0,0227
|
0,0262
|
0,0240
|
| Пример условного обозначения цепи: |
| Р1 | -80 | -106 | ГОСТ 589-85
|
|
|
|
цепь тяговая
разборная с
вращающимися
валиками |
шаг цепи
в мм |
разруша-
ющая
нагрузка
в кН |
|
| | |
