Цепи тяговые пластинчатые (М; МС)
катковые
с ребордами на катках с подшипниками скольжения
(тип №4) |
Стандарт устанавливает параметры, размеры
и требования к тяговым пластинчатым цепям следующих типов:
- Тип 1 - втулочные;
- Тип 2 - роликовые;
- Тип 3 - катковые с гладкими катками с подшипниками скольжения;
- Тип 4 - катковые с ребордами на катках с подшипниками скольжения;
Тяговые пластинчатые цепи каждого типа
изготавливаются следующих исполнений:
- Исполнение 1 - неразборные со сплошными валиками (индекс М);
- Исполнение 2 - разборные со сплошными валиками (индекс М);
- Исполнение 3 - неразборные с полыми валиками (индекс МС);
|

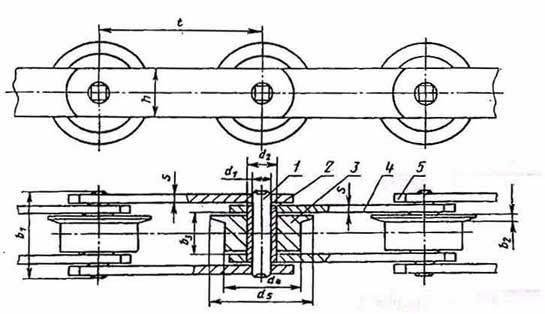

| Неразборные со сплошными валиками (индекс М): |
|
1 - валик; 2 - втулка; 3 - каток с ребордой; 4 - внутренняя пластина;
5 - наружная пластина; 6 - ригель; 7 - болт; 8 - шайба; 9 - полый валик; |

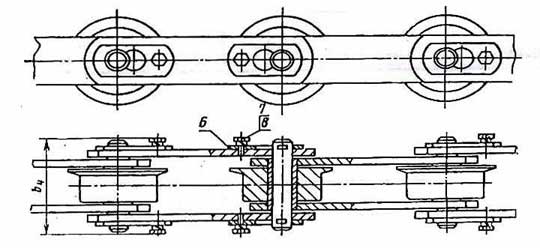

| Разборные со сплошными валиками (индекс М): |
|
1 - валик; 2 - втулка; 3 - каток с ребордой; 4 - внутренняя пластина;
5 - наружная пластина; 6 - ригель; 7 - болт; 8 - шайба; 9 - полый валик; |

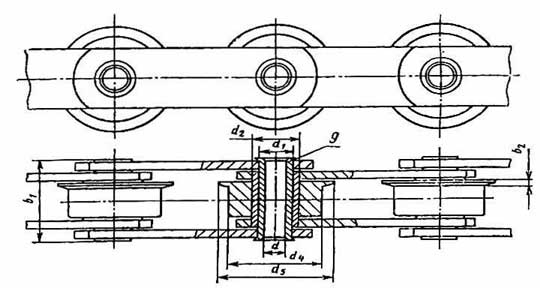

| Неразборные с полыми валиками (индекс МС): |
|
1 - валик; 2 - втулка; 3 - каток с ребордой; 4 - внутренняя пластина;
5 - наружная пластина; 6 - ригель; 7 - болт; 8 - шайба; 9 - полый валик; |
|
Размеры в
миллиметрах
|
|
Номер цепи
|
Разр.
нагр.,
kH (кгс)
|
Шаг цепи t*
|
b1,
не более
|
b2,
не более
|
b3,
не менее
|
b4,
не более
|
d
|
d1
|
d2
|
d4
|
d5
|
h,
не более
|
s
|
|
М 20
|
20 (2000)
|
50-160
|
35
|
3,5
|
15
|
49
|
-
|
6,0
|
9,0
|
25
|
35
|
18
|
2,5
|
|
М 28
|
28 (2800)
|
63-200
|
40
|
4,0
|
17
|
56
|
-
|
7,0
|
10,0
|
30
|
40
|
20
|
3,0
|
|
М 40
|
40 (4000)
|
63-250
|
45
|
4,5
|
19
|
63
|
-
|
8,5
|
12,5
|
36
|
45
|
25
|
3,5
|
|
М 56
|
56 (5600)
|
80-250
|
52
|
5,0
|
23
|
72
|
-
|
10,0
|
15,0
|
42
|
55
|
30
|
4,0
|
|
М 80
|
80 (8000)
|
80-315
|
62
|
6,0
|
27
|
86
|
-
|
12,0
|
18,0
|
50
|
65
|
35
|
5,0
|
|
М 112
|
112 (11200)
|
100-400
|
73
|
7,0
|
31
|
101
|
-
|
15,0
|
21,0
|
60
|
75
|
40
|
6,0
|
|
М 160
|
160 (16000)
|
125-500
|
85
|
8,5
|
36
|
117
|
-
|
18,0
|
25,0
|
70
|
90
|
45
|
7,0
|
|
М 224
|
224 (22400)
|
160-630
|
98
|
10,0
|
42
|
134
|
-
|
21,0
|
30,0
|
85
|
105
|
56
|
8,0
|
|
М 315
|
315 (31500)
|
200-630
|
112
|
12,0
|
47
|
154
|
-
|
25,0
|
36,0
|
100
|
125
|
60
|
10,0
|
|
М 450
|
450 (45000)
|
200-800
|
135
|
14,0
|
55
|
185
|
-
|
30,0
|
42,0
|
120
|
150
|
70
|
12,0
|
|
М 630
|
630 (63000)
|
250-1000
|
154
|
16,0
|
65
|
214
|
-
|
36,0
|
50
|
140
|
175
|
85
|
14,0
|
|
М 900
|
900 (90000)
|
315-1000
|
180
|
18,0
|
76
|
254
|
-
|
44,0
|
60,0
|
170
|
210
|
105
|
16,0
|
|
М 1250
|
1250 (125000)
|
400-1000
|
230
|
22,0
|
90
|
310
|
-
|
50,0
|
71,0
|
200
|
250
|
120
|
20,0
|
|
М 1800
|
1800 (180000)
|
400-1000
|
260
|
24,0
|
110
|
370
|
-
|
60,0
|
85,0
|
236
|
246
|
150
|
22,0
|
|
МС 28
|
28 (2800)
|
63-160
|
42
|
4,5
|
17
|
-
|
8,3
|
13,0
|
17,5
|
36
|
45
|
26
|
3,0
|
|
МС 56
|
56 (5600)
|
80-250
|
48
|
5,0
|
23
|
-
|
10,3
|
15,5
|
21,0
|
50
|
65
|
36
|
4,0
|
|
МС 112
|
112 (11200)
|
100-315
|
67
|
7,0
|
31
|
-
|
14,3
|
22,0
|
29,0
|
70
|
90
|
51
|
6,0
|
|
МС 224
|
224 (22400)
|
160-500
|
90
|
10,0
|
42
|
-
|
20,3
|
31,0
|
41,0
|
100
|
125
|
72
|
8,0
|
| * Шаг цепи выбирается из ряда: 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 мм. |
|
Тип
цепи
|
Номер
цепи
|
Масса 1 м цепи в кг, не более, для
шага цепи t, мм
|
|
40
|
50
|
63
|
80
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000
|
|
4
|
М 20
|
-
|
2,04
|
1,80
|
1,52
|
1,38
|
1,25
|
1,12
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
М 28
|
-
|
-
|
2,45
|
2,35
|
2,05
|
1,85
|
1,65
|
1,50
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
М 40
|
-
|
-
|
3,80
|
3,40
|
3,00
|
2,60
|
2,38
|
2,18
|
2,15
|
-
|
-
|
-
|
-
|
-
|
-
|
|
М 56
|
-
|
-
|
-
|
5,38
|
4,68
|
4,10
|
3,60
|
3,30
|
3,10
|
-
|
-
|
-
|
-
|
-
|
-
|
|
М 80
|
-
|
-
|
-
|
8,80
|
7,00
|
6,50
|
5,78
|
5,26
|
4,75
|
4,38
|
-
|
-
|
-
|
-
|
-
|
|
М 112
|
-
|
-
|
-
|
-
|
10,80
|
10,00
|
8,00
|
7,55
|
6,88
|
6,17
|
5,70
|
-
|
-
|
-
|
-
|
|
М 160
|
-
|
-
|
-
|
-
|
-
|
13,80
|
12,10
|
10,60
|
9,45
|
8,50
|
7,70
|
7,15
|
-
|
-
|
-
|
|
М 224
|
-
|
-
|
-
|
-
|
-
|
-
|
19,60
|
17,10
|
15,00
|
13,40
|
12,00
|
11,05
|
10,75
|
-
|
-
|
|
М 315
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
25,70
|
22,50
|
19,70
|
17,60
|
16,00
|
14,50
|
-
|
-
|
|
М 450
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
40,40
|
34,00
|
30,50
|
26,60
|
24,30
|
21,70
|
20,00
|
-
|
|
М 630
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
53,30
|
46,50
|
40,60
|
36,40
|
32,50
|
29,60
|
27,45
|
|
М 900
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
74,20
|
63,40
|
56,00
|
50,00
|
44,80
|
41,00
|
|
М 1250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
97,90
|
85,50
|
76,60
|
68,40
|
62,10
|
|
М 1800
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
138,60
|
130,00
|
114,10
|
100,70
|
91,90
|
|
МС 28
|
-
|
-
|
4,13
|
3,53
|
3,06
|
2,68
|
2,35
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
МС 56
|
-
|
-
|
-
|
8,32
|
7,11
|
6,13
|
5,29
|
4,69
|
4,20
|
-
|
-
|
-
|
-
|
-
|
-
|
|
МС 112
|
-
|
-
|
-
|
-
|
18,07
|
15,40
|
13,05
|
11,38
|
10,05
|
8,95
|
-
|
-
|
-
|
-
|
-
|
|
МС 224
|
-
|
-
|
-
|
-
|
-
|
-
|
32,66
|
28,03
|
24,29
|
21,21
|
18,71
|
16,85
|
-
|
-
|
-
|
| Пример условного обозначения цепи: |
| М | -112 | -4 | -100 | -1 | ГОСТ 588-81
|
|
|
|
|
|
цепь
тяговая
пластинчатая
(индекс) |
разруша-
ющая
нагрузка
в кН |
тип № |
шаг цепи
в мм |
исполнение
цепи |
|
| | |
