Цепи тяговые пластинчатые (М; МС)
втулочные, тип №1 |
Стандарт устанавливает параметры, размеры
и требования к тяговым пластинчатым цепям следующих типов:
- Тип 1 - втулочные;
- Тип 2 - роликовые;
- Тип 3 - катковые с гладкими катками с подшипниками скольжения;
- Тип 4 - катковые с ребордами на катках с подшипниками скольжения;
Тяговые пластинчатые цепи каждого типа
изготавливаются следующих исполнений:
- Исполнение 1 - неразборные со сплошными валиками (индекс М);
- Исполнение 2 - разборные со сплошными валиками (индекс М);
- Исполнение 3 - неразборные с полыми валиками (индекс МС);
|

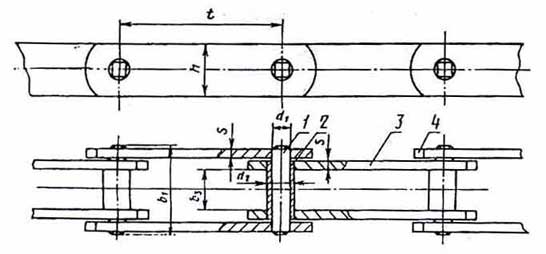

| Неразборные со сплошными валиками (индекс М): |
|
1 - валик; 2 - втулка; 3 - внутренняя пластина; 4 - наружная пластина;
5 - ригель; 6 - болт; 7 - шайба; 8 - полый валик; |

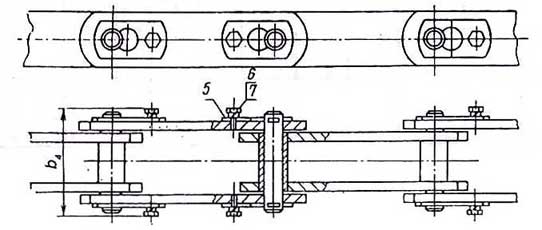

| Разборные со сплошными валиками (индекс М): |
|
1 - валик; 2 - втулка; 3 - внутренняя пластина; 4 - наружная пластина;
5 - ригель; 6 - болт; 7 - шайба; 8 - полый валик; |

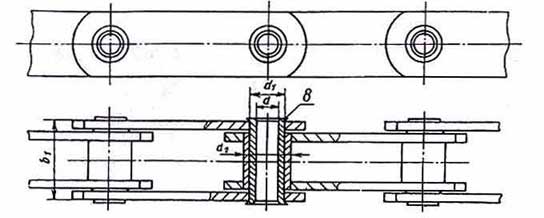

| Неразборные с полыми валиками (индекс МС): |
|
1 - валик; 2 - втулка; 3 - внутренняя пластина; 4 - наружная пластина;
5 - ригель; 6 - болт; 7 - шайба; 8 - полый валик; |
|
Размеры в миллиметрах
|
|
Номер цепи
|
Разр. нагр.,
kH (кгс)
|
Шаг цепи t*
|
b1,
не более
|
b3,
не менее
|
b4,
не более
|
d
|
d1
|
d2
|
h,
не более
|
s
|
|
М 20
|
20 (2000)
|
40-160
|
35
|
15
|
49
|
-
|
6,0
|
9,0
|
18
|
2,5
|
|
М 28
|
28 (2800)
|
50-200
|
40
|
17
|
56
|
-
|
7,0
|
10,0
|
20
|
3,0
|
|
М 40
|
40 (4000)
|
63-250
|
45
|
19
|
63
|
-
|
8,5
|
12,5
|
25
|
3,5
|
|
М 56
|
56 (5600)
|
63-250
|
52
|
23
|
72
|
-
|
10,0
|
15,0
|
30
|
4,0
|
|
М 80
|
80 (8000)
|
80-315
|
62
|
27
|
86
|
-
|
12,0
|
18,0
|
35
|
5,0
|
|
М 112
|
112 (11200)
|
80-400
|
73
|
31
|
101
|
-
|
15,0
|
21,0
|
40
|
6,0
|
|
М 160
|
160 (16000)
|
100-500
|
85
|
36
|
117
|
-
|
18,0
|
25,0
|
45
|
7,0
|
|
М 224
|
224 (22400)
|
125-630
|
98
|
42
|
134
|
-
|
21,0
|
30,0
|
56
|
8,0
|
|
М 315
|
315 (31500)
|
160-630
|
112
|
47
|
154
|
-
|
25,0
|
36,0
|
60
|
10,0
|
|
М 450
|
450 (45000)
|
200-800
|
135
|
55
|
185
|
-
|
30,0
|
42,0
|
70
|
12,0
|
|
М 630
|
630 (63000)
|
250-1000
|
154
|
65
|
214
|
-
|
36,0
|
50
|
85
|
14,0
|
|
М 900
|
900 (90000)
|
250-1000
|
180
|
76
|
254
|
-
|
44,0
|
60,0
|
105
|
16,0
|
|
М 1250
|
1250 (125000)
|
315-1000
|
230
|
90
|
310
|
-
|
50,0
|
71,0
|
120
|
20,0
|
|
М 1800
|
1800 (180000)
|
400-1000
|
260
|
110
|
370
|
-
|
60,0
|
85,0
|
150
|
22,0
|
|
МС 28
|
28 (2800)
|
63-160
|
42
|
17
|
-
|
8,3
|
13,0
|
17,5
|
26
|
3,0
|
|
МС 56
|
56 (5600)
|
80-250
|
48
|
23
|
-
|
10,3
|
15,5
|
21,0
|
36
|
4,0
|
|
МС 112
|
112 (11200)
|
100-315
|
67
|
31
|
-
|
14,3
|
22,0
|
29,0
|
51
|
6,0
|
|
МС 224
|
224 (22400)
|
160-500
|
90
|
42
|
-
|
20,3
|
31,0
|
41,0
|
72
|
8,0
|
| * Шаг цепи выбирается из ряда: 40, 50, 63, 80, 100, 125, 160, 200, 250, 315, 400, 500, 630, 800, 1000 мм. |
|
Тип
цепи
|
Номер
цепи
|
Масса 1
м цепи в кг, не более, для шага цепи t, мм
|
|
40
|
50
|
63
|
80
|
100
|
125
|
160
|
200
|
250
|
315
|
400
|
500
|
630
|
800
|
1000
|
|
1
|
М 20
|
1,26
|
1,14
|
1,05
|
0,96
|
0,93
|
0,88
|
0,85
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
М 28
|
-
|
1,58
|
1,45
|
1,34
|
1,26
|
1,20
|
1,15
|
1,10
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
М 40
|
-
|
-
|
2,10
|
2,05
|
1,90
|
1,76
|
1,70
|
1,65
|
1,58
|
-
|
-
|
-
|
-
|
-
|
-
|
|
М 56
|
-
|
-
|
3,34
|
3,06
|
2,82
|
2,62
|
2,46
|
2,38
|
2,30
|
-
|
-
|
-
|
-
|
-
|
-
|
|
М 80
|
-
|
-
|
-
|
4,80
|
4,40
|
3,95
|
3,80
|
3,66
|
3,47
|
3,30
|
-
|
-
|
-
|
-
|
-
|
|
М 112
|
-
|
-
|
-
|
7,62
|
6,00
|
5,80
|
5,30
|
5,05
|
4,80
|
4,55
|
4,40
|
-
|
-
|
-
|
-
|
|
М 160
|
-
|
-
|
-
|
-
|
9,15
|
8,20
|
7,75
|
7,05
|
6,64
|
6,28
|
5,95
|
5,75
|
-
|
-
|
-
|
|
М 224
|
-
|
-
|
-
|
-
|
-
|
12,70
|
11,40
|
10,70
|
9,80
|
9,28
|
8,76
|
8,45
|
8,00
|
-
|
-
|
|
М 315
|
-
|
-
|
-
|
-
|
-
|
-
|
15,90
|
15,60
|
13,60
|
12,60
|
12,00
|
11,47
|
10,89
|
-
|
-
|
|
М 450
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
21,60
|
20,00
|
18,60
|
17,20
|
16,80
|
15,78
|
15,30
|
-
|
|
М 630
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
29,50
|
27,60
|
25,80
|
24,60
|
23,00
|
22,20
|
21,50
|
|
М 900
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
44,50
|
41,60
|
37,65
|
35,35
|
33,65
|
32,00
|
30,75
|
|
М 1250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
61,20
|
57,10
|
52,90
|
50,60
|
48,00
|
46,00
|
|
М 1800
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
74,20
|
78,40
|
73,10
|
68,50
|
66,10
|
|
МС 28
|
-
|
-
|
2,26
|
2,05
|
1,88
|
1,74
|
1,62
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
МС 56
|
-
|
-
|
-
|
4,19
|
3,80
|
3,49
|
3,22
|
3,04
|
2,88
|
-
|
-
|
-
|
-
|
-
|
-
|
|
МС 112
|
-
|
-
|
-
|
-
|
9,09
|
8,22
|
7,44
|
6,89
|
6,46
|
6,10
|
-
|
-
|
-
|
-
|
-
|
|
МС 224
|
-
|
-
|
-
|
-
|
-
|
-
|
16,92
|
15,43
|
14,22
|
13,23
|
12,42
|
11,81
|
-
|
-
|
-
|
| Пример условного обозначения цепи: |
| М | -112 | -1 | -100 | -1 | ГОСТ 588-81
|
|
|
|
|
|
цепь
тяговая
пластинчатая
(индекс) |
разруша-
ющая
нагрузка
в кН |
тип № |
шаг цепи
в мм |
исполнение
цепи |
|
| | |
