Роликовые цепи с выступающими валиками


Обозначение

p
мм

d2
мм

Lmax
мм

l1max
мм

umax
мм

06B-1 115E

9,525

3,28

23,8

13

11,5

06B-1 212E

9,525

3,28

33,5

13

21,2

08B-1 150E

12,7

4,45

30,4

16,4

15,0

08B-1 290E

12,7

4,45

44,5

16,4

29,0

10B-1 180E

15,875

5,08

35,6

18,8

18,0

10B-1 348E

15,875

5,08

52,2

18,8

34,8

12B-1 210E

19,05

5,72

41,7

21,8

21,5

12B-1 407E

19,05

5,72

61,3

21,8

41

16B-1 337E 25,4 8,28 66,7 35,0 33,7
16B-1 654E 25,4 8,28 98,4 35,0

65,4



Обозначение

p
мм

d2
мм

Lmax
мм

l1max
мм

umax
мм

06B-1 61EZ

9,525

3,28

23,8

13

6,1

06B-1 112EZ

9,525

3,28

33,5

13

11,2

08B-1 80E

12,7

4,45

30,4

16,4

8,0

08B-1 150E

12,7

4,45

44,5

16,4

15,0

10B-1 95EZ

15,875

5,08

35,6

18,8

9,5

10B-1 178EZ

15,875

5,08

52,2

18,8

17,8

12B-1 112EZ

19,05

5,72

41,5

21,8

11,2

12B-1 210EZ

19,05

5,72

61

21,8

21,0

16B-1 175EZ 25,4 8,28 66,7 35,0 17,5
16B-1 333EZ 25,4 8,28 98,4 35,0 33,3

НЕСТАНДАРТНЫЕ РАЗМЕРЫ ПО СОГЛАСОВАНИЮ С ЗАКАЗЧИКОМ

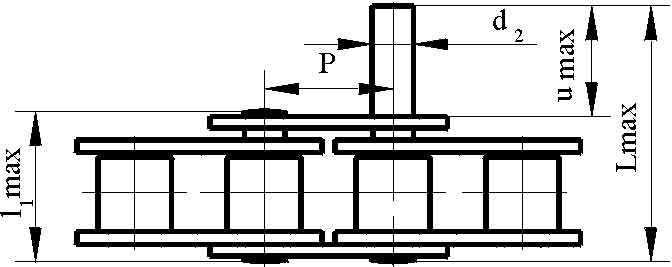

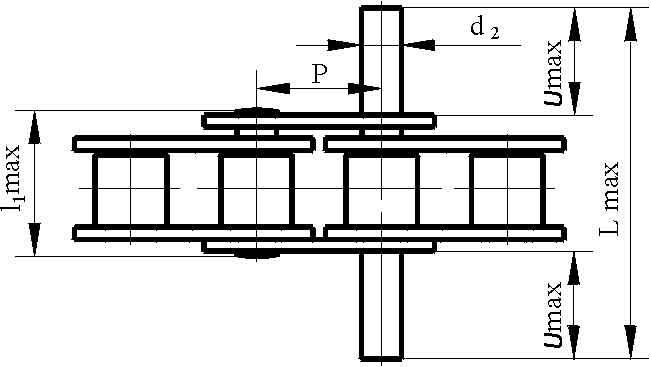

Обозначение

p
мм

d2
мм

Lmax
мм

l1max
мм

umax
мм

рис. №

08A-1 152E

12,7

3,96

30,6

16,4

15,2

1

08A-1 295E

12,7

3,96

44,9

16,4

29,5

1

10A-1 186E

15,875

5,08

37,4

20

18,6

1

10A-1 365E

15,875

5,08

55,3

20

36,5

1

12A-1 240E

19,05

5,96

48

25,2

24,0

1

12A-1 470E

19,05

5,96

71

25,2

47,0

1

16A-1 305E

25,4

7,94

60,5

32

30,5

1

16A-1 595E

25,4

7,94

89,5

32

59,5

1

08A-1 81EZ 12,7 3,96 30,6 16,4 8,1 2
08A-1 152EZ 12,7 3,96 44,9 16,4 15,2 2
10A-1 98EZ 15,875 5,08 37,4 20 9,8 2
10A-1 187EZ 15,875 5,08 55,3 20 18,7 2
12A-1 240EZ 19,05 5,96 48 25,2 12,6 2
12A-1 240EZ 19,05 5,96 71 25,2 24,0 2
16A-1 159EZ 25,4 7,94 60,5 32 15,9 2
16A-1 304EZ 25,4 7,94 89,5 32 30,4 2
