| Цепи приводные роликовые однорядные (ПР) |
Стандарт устанавливает параметры, размеры и требования
к приводным роликовым цепям следующих типов:
- ПР - роликовые однорядные;
- 2ПР - роликовые двухрядные;
- 3ПР - роликовые трехрядные;
- 4ПР - роликовые четырехрядные.
|
|

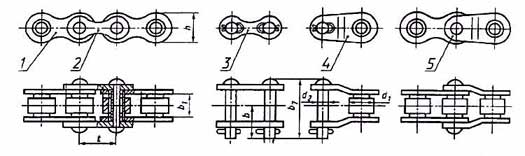

1 - внутреннее звено; 2 - наружное звено; 3 - соединительное звено;
4 - переходное звено; 5 - двойное переходное звено; |
|
Размеры в миллиметрах
|
|
Типоразмер цепи
|
DIN
ИСО
|
t
|
b1,
не менее
|
d2
|
d1
|
h,
не более
|
b7,
не более
|
b,
не более
|
Разр.
нагр.,
kH
|
Масса
1
м
цепи,
кг
|
|
ПР-8-4,6
|
05В1
|
8,0
|
3,00
|
2,31
|
5,00
|
7,5
|
12
|
7
|
4,6
|
0,20
|
|
ПР-9,525-9,1
|
06В1
|
9,525
|
5,72
|
3,28
|
6,35
|
8,5
|
17
|
10
|
9,1
|
0,45
|
|
ПР-12,7-10-1
|
08-2
|
12,7
|
2,40
|
3,66
|
7,75
|
10,0
|
10,5
|
6,3
|
10,0
|
0,30
|
|
ПР-12,7-9
|
08-1
|
12,7
|
3,30
|
3,66
|
7,75
|
10,0
|
12
|
7
|
9,0
|
0,35
|
|
ПР-12,7-18,2-1
|
086-1
|
12,7
|
5,40
|
4,45
|
8,51
|
11,8
|
19
|
10
|
18,2
|
0,65
|
|
ПР-12,7-18,2
|
08В-1
|
12,7
|
7,75
|
4,45
|
8,51
|
11,8
|
21
|
11
|
18,2
|
0,75
|
|
ПР-15,875-23-1
|
101-1
|
15,875
|
6,48
|
5,08
|
10,16
|
14,8
|
20
|
11
|
23,0
|
0,80
|
|
ПР-15,875-23
|
10В-1
|
15,875
|
9,65
|
5,08
|
10,16
|
14,8
|
24
|
13
|
23,0
|
1,00
|
|
ПР-19,05-31,8
|
12А-1
|
19,05
|
12,70
|
5,94
|
11,91
|
18,2
|
33
|
18
|
31,8
|
1,90
|
|
ПР-25,4-60
|
16А-1
|
25,4
|
15,88
|
7,92
|
15,88
|
24,2
|
39
|
22
|
60,0
|
2,60
|
|
ПР-31,75-89
|
20А-1
|
31,75
|
19,05
|
9,53
|
19,05
|
30,2
|
46
|
24
|
89,0
|
3,80
|
|
ПР-38,1-127
|
24А-1
|
38,1
|
25,40
|
11,10
|
22,23
|
36,2
|
58
|
30
|
127,0
|
5,50
|
|
ПР-44,45-172,4
|
28А-1
|
44,45
|
25,40
|
12,70
|
25,40
|
42,4
|
62
|
34
|
172,4
|
7,50
|
|
ПР-50,8-227
|
32А-1
|
50,8
|
31,75
|
14,27
|
28,58
|
48,3
|
72
|
38
|
227,0
|
9,7
|
|
ПР-63,5-354
|
40А-1
|
63,5
|
38,10
|
19,84
|
39,68
|
60,4
|
89
|
48
|
354,0
|
16,0
|
| Пример условного обозначения цепи: |
| ПР- | 12,7- | 18,2- | 1- | ГОСТ 13568-97
|
|
|
|
|
приводная
роликовая |
шаг
цепи
в мм. |
разруша-
ющая
нагрузка
в кН |
исполнение
цепи |
|
|
|
|
