| Цепи приводные роликовые двухрядные (2ПР) |
|

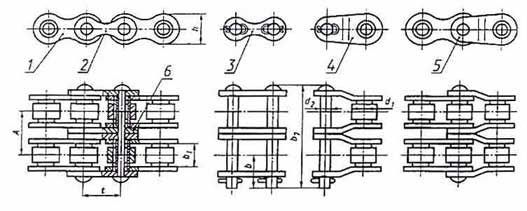

1 - внутреннее звено; 2 - наружное звено; 3 - соединительное звено; 4 - переходное звено;
5 - двойное переходное звено; 6 - промежуточная пластина; |
|
Размеры в миллиметрах
|
|
Типоразмер цепи
|
DIN
ИСО
|
t
|
b1
min
|
d2
|
d1
|
A
|
h,
max
|
b7,
max
|
b,
max
|
Разр.
нагр.,
kH
|
Масса
1
м
цепи,
кг
|
|
2ПР-12,7-31,8
|
08-2
|
12,7
|
7,75
|
4,45
|
8,51
|
13,92
|
11,80
|
35
|
11
|
31,8
|
1,4
|
|
2ПР-15,875-45,4
|
10В-2
|
15,875
|
9,65
|
5,08
|
10,16
|
16,59
|
14,80
|
41
|
13
|
45,4
|
1,9
|
|
2ПР-19,05-64
|
12А-2
|
19,05
|
12,70
|
5,96
|
11,91
|
22,78
|
18,08
|
53,4
|
17,75
|
64,0
|
2,9
|
|
2ПР-25,4-114
|
16А-2
|
25,4
|
15,88
|
7,92
|
15,88
|
29,29
|
24,20
|
68
|
22
|
114,0
|
5,0
|
|
2ПР-31,75-177
|
20А-2
|
31,75
|
19,05
|
9,53
|
19,05
|
35,76
|
30,20
|
82
|
24
|
177,0
|
7,3
|
|
2ПР-38,1-254
|
24А-2
|
38,1
|
25,40
|
11,10
|
22,23
|
45,44
|
36,20
|
104
|
30
|
254,0
|
11,0
|
|
2ПР-44,45-344
|
28А-2
|
44,45
|
25,40
|
12,70
|
25,40
|
48,87
|
42,24
|
110
|
34
|
344,8
|
14,4
|
|
2ПР-50,8-453,6
|
32А-2
|
50,8
|
31,75
|
14,27
|
28,58
|
58,55
|
48,30
|
130
|
38
|
453,6
|
19,1
|
| Пример условного обозначения цепи: |
| 2 |
ПР- | 19,05- | 64- | ГОСТ 13568-97 |
|
|
|
|
рядность
цепи |
приводная
роликовая |
шаг
цепи
в мм. |
разруша-
ющая
нагрузка
в кН |
|
|
|
|
