| Цепи приводные роликовые четырехрядные (4ПР) |
|

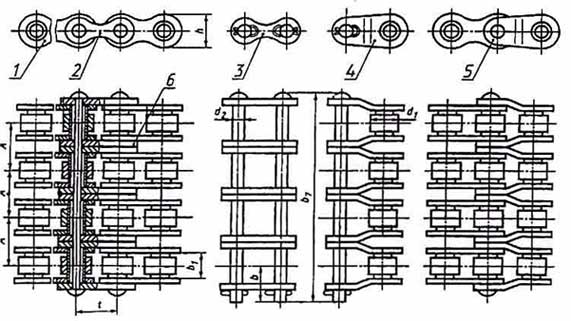

1 - внутреннее звено; 2 - наружное звено; 3 - соединительное звено; 4 - переходное звено;
5 - двойное переходное звено; 6 - промежуточная пластина; |
|
Размеры в миллиметрах
|
|
Типоразмер цепи
|
DIN
ИСО
|
t
|
b1
min
|
d2
|
d1
|
A
|
h,
max
|
b7,
max
|
b,
max
|
Разр.
нагр.,
kH
|
Масса
1
м
цепи,
|
|
4ПР-19,05-128
|
12А-4
|
19,05
|
12,70
|
5,94
|
11,91
|
22,78
|
18,08
|
17,75
|
101,9
|
128
|
5,75
|
|
4ПР-25,4-228
|
16А-4
|
25,4
|
15,88
|
7,92
|
15,88
|
29,29
|
24,20
|
22,00
|
129,9
|
228
|
10,9
|
|
4ПР-31,75-355
|
20А-4
|
31,75
|
19,05
|
9,53
|
19,05
|
35,76
|
30,20
|
24,00
|
157,5
|
355
|
14,7
|
|
4ПР-38,1-508
|
24А-4
|
38,1
|
25,40
|
11,10
|
22,23
|
45,44
|
36,20
|
30,00
|
197,1
|
508
|
22,0
|
|
4ПР-50,8-900
|
32А-4
|
50,8
|
31,75
|
14,27
|
28,58
|
58,55
|
48,30
|
38,00
|
252,3
|
900
|
38,0
|
| Пример условного обозначения цепи: |
| 4 |
ПР- | 38,1- | 508- | ГОСТ 13568-97 |
|
|
|
|
рядность
цепи |
приводная
роликовая |
шаг
цепи
в мм. |
разруша-
ющая
нагрузка
в кН |
|
|
|
|
