Цепи приводные зубчатые (ПЗ)
с двухсторонним зацеплением |
Стандарт устанавливает параметры, размеры и требования
к приводным зубчатым цепям следующих типов:
- Тип 1 - с односторонним зацеплением;
- Тип 2 - с двухсторонним зацеплением;
|
|

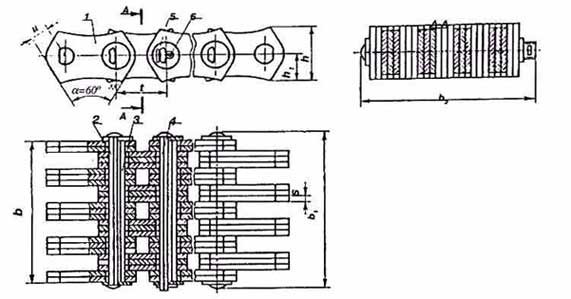

1 - рабочая пластина; 2 - удлиненная призма; 3 - внутренняя призма;
4 - соединительная призма; 5 - шайба; 6 - шплинт; |
|
Размеры в миллиметрах
|
|
Обозначение цепи
|
t
|
b,
не более
|
b1,
не более
|
b2,
не более
|
h
|
h1
|
s
|
u
|
Разр.
нагр., kH(кгс)
|
Масса
1
м
цепи
кг
|
|
ПЗ-2-25,4-101-57
|
25,4
|
57,0
|
66,0
|
68,0
|
26,7
|
13,35
|
3,0
|
9,52
|
101 (10100)
|
8,40
|
|
ПЗ-2-25,4-132-75
|
75,0
|
84,0
|
86,0
|
132 (13200)
|
10,80
|
|
ПЗ-2-25,4-164-93
|
93
|
102,0
|
104,0
|
164 (16400)
|
13,20
|
|
ПЗ-2-25,4-196-111
|
111,0
|
120,0
|
122,0
|
196 (19600)
|
15,40
|
|
ПЗ-2-31,75-166-75
|
31,75
|
75,0
|
85,0
|
88,0
|
33,4
|
16,70
|
3,0
|
11,91
|
166 (16600)
|
14,35
|
|
ПЗ-2-31,75-206-93
|
93,0
|
103,0
|
106,0
|
206 (20600)
|
16,55
|
|
ПЗ-2-31,75-246-111
|
111,0
|
121,0
|
124,0
|
246 (24600)
|
18,80
|
|
ПЗ-2-31,75-286-129
|
129,0
|
139,0
|
142,0
|
286 (28600)
|
21,00
|
| Пример условного обозначения цепи: |
| ПЗ- | 2- | 12,7- | 26- | 22,5- |
ГОСТ 13552-81
|
|
|
|
|
|
цепь
приводная
зубчатая |
тип
(с двухсто-
ронним
зацеплением) |
шаг
цепи
в мм. |
разруша-
ющая
нагрузка
в кН |
рабочая
ширина
"b" в мм. |
|
|
|
|
