Цепи приводные зубчатые (ПЗ)
с односторонним зацеплением |
Стандарт устанавливает параметры, размеры и требования
к приводным зубчатым цепям следующих типов:
- Тип 1 - с односторонним зацеплением;
- Тип 2 - с двухсторонним зацеплением;
|
|

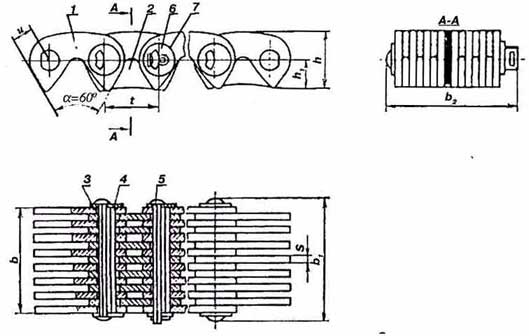

1 - рабочая пластина; 2 - направляющая пластина; 3 - удлиненная призма;
4 - внутренняя призма; 5 - соединительная призма; 6 - шайба; 7 - шплинт; |
|
Размеры в миллиметрах
|
|
Обозначение цепи
|
t
|
b,
не более
|
b1,
не более
|
b2,
не более
|
h
|
h1
|
s
|
u
|
Разр.
нагр., kH (кгс),
|
Масса
1
м
цепи,
кг
|
|
ПЗ-1-12,7-26-22,5
|
12,7
|
22,5
|
28,5
|
31,5
|
13,4
|
7,0
|
1,5
|
4,76
|
26 (2600)
|
1,31
|
|
ПЗ-1-12,7-31-28,5
|
28,5
|
34,5
|
37,5
|
31 (3100)
|
1,60
|
|
ПЗ-1-12,7-36-34,5
|
34,5
|
40,5
|
43,5
|
36 (3600)
|
2,00
|
|
ПЗ-1-12,7-42-40,5
|
40,5
|
46,5
|
49,5
|
42 (4200)
|
2,31
|
|
ПЗ-1-12,7-49-46,5
|
46,5
|
52,5
|
55,5
|
49 (4900)
|
2,70
|
|
ПЗ-1-12,7-56-52,5
|
52,5
|
58,5
|
61,5
|
56 (5600)
|
3,00
|
|
ПЗ-1-15,875-41-30
|
15,875
|
30,0
|
38,0
|
41,0
|
16,7
|
8,7
|
2,0
|
5,95
|
41 (4100)
|
2,21
|
|
ПЗ-1-15,875-50-38
|
38,0
|
46,0
|
49,0
|
50 (5000)
|
2,71
|
|
ПЗ-1-15,875-58-46
|
46,0
|
54,0
|
57,0
|
58 (5800)
|
3,30
|
|
ПЗ-1-15,875-69-54
|
54,0
|
62,0
|
65,0
|
69 (6900)
|
3,90
|
|
ПЗ-1-15,875-80-62
|
62,0
|
70,0
|
73,0
|
80 (8000)
|
4,41
|
|
ПЗ-1-15,875-91-70
|
70,0
|
78,0
|
81,0
|
91 (9100)
|
5,00
|
|
ПЗ-1-19,05-74-45
|
19,05
|
45,0
|
54,0
|
56,0
|
20,1
|
10,5
|
3,0
|
7,14
|
74 (7400)
|
3,90
|
|
ПЗ-1-19,05-89-57
|
57,0
|
66,0
|
68,0
|
89 (8900)
|
4,90
|
|
ПЗ-1-19,05-105-69
|
69,0
|
78,0
|
80,0
|
105 (10500)
|
5,91
|
|
ПЗ-1-19,05-124-81
|
81,0
|
90,0
|
92,0
|
124 (12400)
|
7,00
|
|
ПЗ-1-19,05-143-93
|
93,0
|
102,0
|
104,0
|
143 (14300)
|
8,00
|
| Пример условного обозначения цепи: |
| ПЗ- | 1- | 12,7- | 26- | 22,5- |
ГОСТ 13552-81
|
|
|
|
|
|
цепь
приводная
зубчатая |
тип
(с односто-
ронним
зацеплением) |
шаг
цепи
в мм. |
разруша-
ющая
нагрузка
в кН |
рабочая
ширина
"b" в мм. |
| | | |
