Цепи приводные роликовые
повышенной точности и прочности однорядные (НП и ТП) |
Стандарт устанавливает параметры, размеры и требования
к приводным роликовым цепям следующих типов:
НП - нормального типа, ТП - тяжелого типа
- 1НП и 1ТП - однорядные;
- 2НП и 2ТП - двухрядные;
- 3НП и 3ТП - трехрядные;
- 4НП и 4ТП - четырехрядные;
- 6НП и 6ТП - шестирядные;
- 8НП и 8ТП - восьмирядные;
|
|

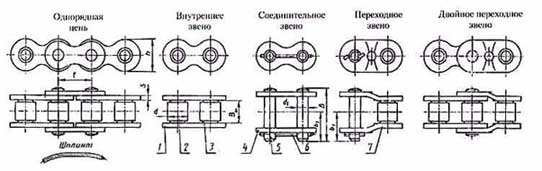

1 - внутренняя пластина; 2 - ролик; 3 - втулка; 4 - наружная пластина;
5 - валик; 6 - шплинт; 7 - переходная пластина
; |
|
Размеры в миллиметрах
|
|
Обозначение цепи
|
t
|
B, не
более
|
BВН
|
d1
|
b1
|
s
|
d
|
h
|
Разрушающая
нагрузка,
kH, не менее
|
Масса 1
м
цепи, кг
|
|
Не более
|
|
1НП-25,4
|
25,4
|
39
|
15,88
|
7,95
|
22,0
|
3,2
|
15,88
|
24,13
|
65
|
2,8
|
|
1ТП-25,4
|
25,4
|
42
|
15,88
|
7,95
|
24,0
|
4,0
|
15,88
|
24,13
|
65
|
3,2
|
|
1НП-31,75
|
31,75
|
46
|
19,05
|
9,55
|
26,0
|
4,0
|
19,05
|
30,18
|
100
|
4,2
|
|
1ТП-31,75
|
31,75
|
50
|
19,05
|
9,55
|
28,0
|
4,8
|
19,05
|
30,18
|
100
|
4,7
|
|
1НП-38,1
|
38,1
|
57
|
25,40
|
11,12
|
31,0
|
4,8
|
22,23
|
36,10
|
150
|
6,3
|
|
1ТП-38,1
|
38,1
|
61
|
25,40
|
11,12
|
32,0
|
5,6
|
22,23
|
36,10
|
150
|
6,8
|
|
1НП-44,45
|
44,45
|
61
|
25,40
|
12,72
|
34,0
|
5,6
|
25,40
|
42,24
|
209
|
8,1
|
|
1ТП-44,45
|
44,45
|
64
|
25,40
|
12,72
|
36,0
|
6,4
|
25,40
|
42,24
|
209
|
8,8
|
|
1НП-50,8
|
50,8
|
70
|
31,75
|
14,29
|
39,0
|
6,4
|
28,58
|
48,26
|
263
|
10,8
|
|
1ТП-50,8
|
50,8
|
73
|
31,75
|
14,29
|
42,0
|
7,2
|
28,58
|
48,26
|
263
|
11,5
|
|
1НП-57,15
|
57,15
|
78
|
35,72
|
17,45
|
42,0
|
7,2
|
35,70
|
54,0
|
340
|
14,1
|
|
1ТП-57,15
|
57,15
|
82
|
35,72
|
17,45
|
44,0
|
8,0
|
35,70
|
54,0
|
340
|
16,1
|
|
1НП-63,5
|
63,5
|
88
|
38,10
|
19,85
|
48
|
8,0
|
39,67
|
60,32
|
430
|
17,5
|
|
1ТП-63,5
|
63,5
|
95
|
38,10
|
22,2
|
52,0
|
9,5
|
39,67
|
60,32
|
520
|
20,0
|
| Пример условного обозначения цепи: |
| 1 | НП- | 38,1- | ГОСТ 21834-87 |
|
|
|
рядность
цепи |
приводная
роликовая
нормального
типа |
шаг
цепи
в мм. |
| Пример условного обозначения цепи: |
| 1 | ТП- | 38,1- | ГОСТ 21834-87 |
|
|
|
рядность
цепи |
приводная
роликовая
тяжелого
типа |
шаг
цепи
в мм. |
| | | |
