Цепи приводные роликовые повышенной
точности и прочности восьмирядные (8НП и 8ТП) |
Стандарт устанавливает параметры, размеры и требования
к приводным роликовым цепям следующих типов:
НП - нормального типа, ТП - тяжелого типа
- 1НП и 1ТП - однорядные;
- 2НП и 2ТП - двухрядные;
- 3НП и 3ТП - трехрядные;
- 4НП и 4ТП - четырехрядные;
- 6НП и 6ТП - шестирядные;
- 8НП и 8ТП - восьмирядные;
|
|

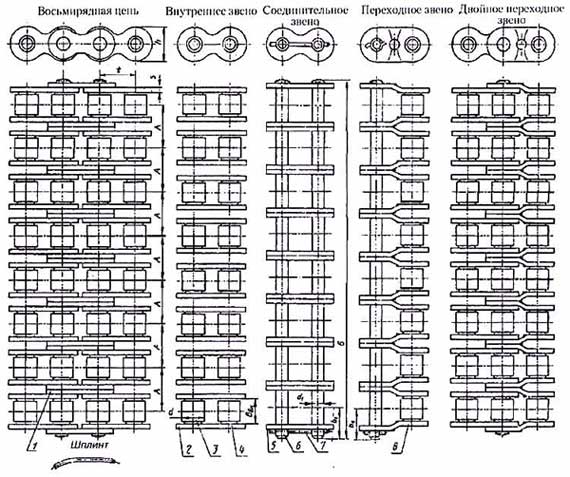

1 - промежуточная пластина; 2 - внутренняя пластина; 3 - ролик; 4 - втулка; 5 - наружная пластина;
6 - валик; 7 - шплинт; 8 - переходная пластина; |
|
Размеры в миллиметрах
|
|
Обозначение цепи
|
t
|
A
|
B, не
более
|
BВН
|
d1
|
b1
|
s
|
d
|
h
|
Разр.
нагр.,
kH
|
Масса 1
м
цепи, кг
|
|
Не более
|
|
8НП-25,4
|
25,4
|
29,29
|
244
|
15,88
|
7,95
|
22,0
|
3,2
|
15,88
|
24,13
|
520
|
22,4
|
|
8ТП-25,4
|
25,4
|
32,59
|
270
|
15,88
|
7,95
|
24,0
|
4,0
|
15,88
|
24,13
|
520
|
25,6
|
|
8НП-31,75
|
31,75
|
35,76
|
297
|
19,05
|
9,55
|
26,0
|
4,0
|
19,05
|
30,18
|
800
|
33,6
|
|
8ТП-31,75
|
31,75
|
39,10
|
322
|
19,05
|
9,55
|
28,0
|
4,8
|
19,05
|
30,18
|
800
|
37,6
|
|
8НП-38,1
|
38,1
|
45,44
|
375
|
25,40
|
11,12
|
31,0
|
4,8
|
22,23
|
36,10
|
1200
|
49,6
|
|
8ТП-38,1
|
38,1
|
48,87
|
402
|
25,40
|
11,12
|
32,0
|
5,6
|
22,23
|
36,10
|
1200
|
53,6
|
|
8НП-44,45
|
44,45
|
48,87
|
403
|
25,40
|
12,72
|
34,0
|
5,6
|
25,40
|
42,24
|
1600
|
64,0
|
|
8ТП-44,45
|
44,45
|
52,20
|
429
|
25,40
|
12,72
|
36,0
|
6,4
|
25,40
|
42,24
|
1600
|
69,0
|
| Пример условного обозначения цепи: |
| 8 | НП- | 38,1- | ГОСТ 21834-87 |
|
|
|
рядность
цепи |
приводная
роликовая
нормального
типа |
шаг
цепи
в мм. |
| Пример условного обозначения цепи: |
| 8 | ТП- | 38,1- | ГОСТ 21834-87 |
|
|
|
рядность
цепи |
приводная
роликовая
тяжелого
типа |
шаг
цепи
в мм. |
|
| | |
