Цепи приводные роликовые повышенной
точности и прочности четырехрядные (4НП и 4ТП) |
Стандарт устанавливает параметры, размеры и требования
к приводным роликовым цепям следующих типов:
НП - нормального типа, ТП - тяжелого типа
- 1НП и 1ТП - однорядные;
- 2НП и 2ТП - двухрядные;
- 3НП и 3ТП - трехрядные;
- 4НП и 4ТП - четырехрядные;
- 6НП и 6ТП - шестирядные;
- 8НП и 8ТП - восьмирядные;
|
|

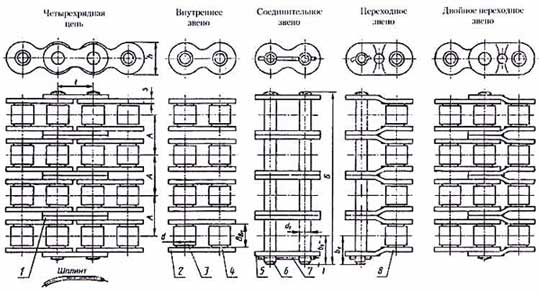

1 - промежуточная пластина; 2 - внутренняя пластина; 3 - ролик; 4 - втулка; 5 - наружная пластина;
6 - валик; 7 - шплинт; 8 - переходная пластина |
|
Размеры в миллиметрах
|
|
Обозначение цепи
|
t
|
A
|
B, не
более
|
BВН
|
d1
|
b1
|
s
|
d
|
h
|
Разр.
нагр.,
kH
|
Масса 1
м
цепи, кг
|
|
Не более
|
|
4НП-25,4
|
25,4
|
29,29
|
127
|
15,88
|
7,95
|
22,0
|
3,2
|
15,88
|
24,13
|
260
|
11,2
|
|
4ТП-25,4
|
25,4
|
32,59
|
140
|
15,88
|
7,95
|
24,0
|
4,0
|
15,88
|
24,13
|
260
|
12,8
|
|
4НП-31,75
|
31,75
|
35,76
|
153
|
19,05
|
9,55
|
26,0
|
4,0
|
19,05
|
30,18
|
400
|
16,8
|
|
4ТП-31,75
|
31,75
|
39,10
|
166
|
19,05
|
9,55
|
28,0
|
4,8
|
19,05
|
30,18
|
400
|
18,8
|
|
4НП-38,1
|
38,1
|
45,44
|
194
|
25,40
|
11,12
|
31,0
|
4,8
|
22,23
|
36,10
|
600
|
24,8
|
|
4ТП-38,1
|
38,1
|
48,87
|
207
|
25,40
|
11,12
|
32,0
|
5,6
|
22,23
|
36,10
|
600
|
26,8
|
|
4НП-44,45
|
44,45
|
48,87
|
208
|
25,40
|
12,72
|
34,0
|
5,6
|
25,40
|
42,24
|
836
|
32,0
|
|
4ТП-44,45
|
44,45
|
52,20
|
220
|
25,40
|
12,72
|
36,0
|
6,4
|
25,40
|
42,24
|
836
|
34,5
|
|
4НП-50,8
|
50,8
|
58,55
|
246
|
31,75
|
14,29
|
39,0
|
6,4
|
28,58
|
48,26
|
1052
|
42,8
|
|
4ТП-50,8
|
50,8
|
61,90
|
259
|
31,75
|
14,29
|
42,0
|
7,2
|
28,58
|
48,26
|
1052
|
45,6
|
|
4НП-57,15
|
57,15
|
65,84
|
276
|
35,72
|
17,45
|
42,0
|
7,2
|
35,70
|
54,0
|
1360
|
56,0
|
|
4ТП-57,15
|
57,15
|
69,16
|
289
|
35,72
|
17,45
|
44,0
|
8,0
|
35,70
|
54,0
|
1360
|
64,0
|
|
4НП-63,5
|
63,5
|
72,50
|
304
|
38,10
|
19,85
|
48
|
8,0
|
39,67
|
60,32
|
1720
|
69,6
|
|
4ТП-63,5
|
63,5
|
78,31
|
330
|
38,10
|
22,2
|
52,0
|
9,5
|
39,67
|
60,32
|
2080
|
80,0
|
| Пример условного обозначения цепи: |
| 4 | НП- | 38,1- | ГОСТ 21834-87 |
|
|
|
рядность
цепи |
приводная
роликовая
нормального
типа |
шаг
цепи
в мм. |
| Пример условного обозначения цепи: |
| 4 | ТП- | 38,1- | ГОСТ 21834-87 |
|
|
|
рядность
цепи |
приводная
роликовая
тяжелого
типа |
шаг
цепи
в мм. |
|
| | |
