| Цепи грузовые пластинчатые (G) |
Стандарт устанавливает параметры, размеры и требования к грузовым пластинчатым цепям следующих типов:
- Тип 1 - с соединительным валиком на одном конце отрезка цепи;
- Тип 2 - с соединительным валиком на одном конце отрезка цепи и удлиненными валиками;
- Тип 3 - с соединительным валиком на одном конце, концевыми пластинами и концевым валиком на другом конце отрезка цепи;
- Тип 4 - с соединительным валиком на одном конце, концевыми пластинами и концевым валиком на другом конце отрезка цепи и удлинненными валиками;
- Тип 5 - с концевыми пластинами и концевым валиком на одном конце отрезка цепи;
- Тип 6 - с концевыми пластинами и концевым валиком на обоих концах отрезка цепи.
|

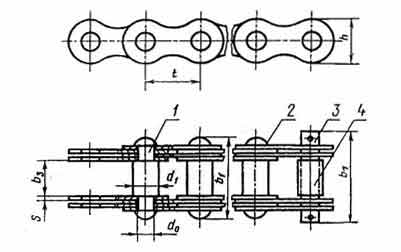

С соединительным валиком
на одном конце отрезка цепи (тип №1): |
|
| 1 - валик; 2 - пластина; 3 - валик соединительный; 4 - втулка; |

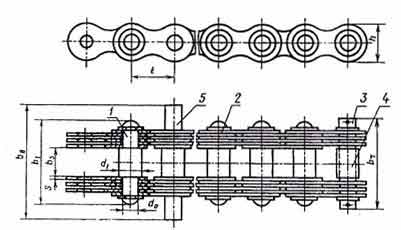

С соединительным валиком
на одном конце отрезка цепи
и удлиненными валиками (тип №2): |
|
1 - валик; 2 - пластина; 3 - валик соединительный;
4 - втулка; 5 - валик удлиненный. |

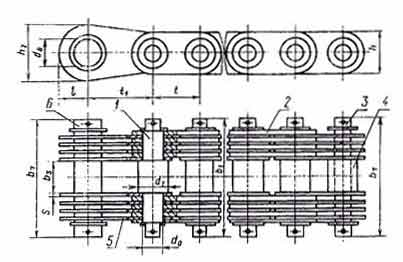

С соединительным валиком на одном конце,
концевыми пластинами
и концевым валиком на другом конце отрезка цепи (тип №3): |
|
1 - валик; 2 - пластина; 3 - валик соединительный;
4 - втулка; 5 - пластина концевая; 6 - валик концевой. |

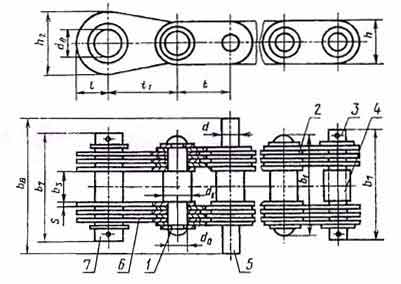

С соединительным валиком на одном конце,
концевыми пластинами
и концевым валиком на другом конце отрезка цепи
и удлинненными валиками (тип №4): |
|
1 - валик; 2 - пластина; 3 - валик соединительный; 4 - втулка;
5 - валик удлинненный;
6 - пластина концевая;
7 - валик концевой. |

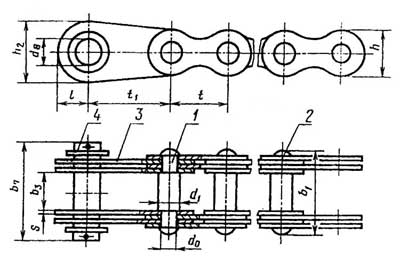

С концевыми пластинами
и концевым валиком
на одном конце отрезка цепи (тип №5): |
|
| 1 - валик; 2 - пластина; 3 - пластина концевая; 4 - валик концевой.
|

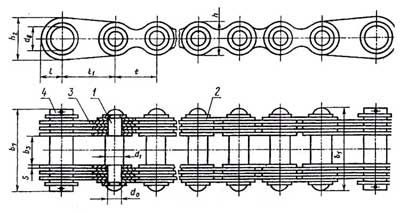

С концевыми пластинами и концевым валиком
на обоих концах отрезка цепи (тип №6): |
|
| 1 - валик; 2 - пластина; 3 - пластина концевая; 4 - валик концевой.
|
|
Размеры в миллиметрах
|
|
Тип цепи
|
Шаг
цепи
t
|
Опор.
пов.,
мм2
|
b3,
не менее
|
h,
не более
|
h2,
не более
|
d0
|
d1
|
d8
|
t1
|
l,
не более
|
b1,
не более
|
b7,
не более
|
b8,
не более
|
S
|
Пла-
стин,
|
Разруша-
ющая
нагрузка,
кН, не менее
|
1
м
цепи, кг
|
|
Ном..
|
Пред.
откл.
|
|
1
|
3,5 и 6
|
-
|
6
|
4,6
|
4
|
5
|
-
|
2,3
|
3
|
-0,06
|
-
|
-
|
-
|
12
|
-
|
-
|
1
|
2
|
1,25
|
0,13
|
|
8
|
5
|
6
|
7
|
-
|
2,5
|
3,5
|
-0,08
|
-
|
-
|
-
|
14
|
17
|
-
|
1,60
|
0,2
|
|
10
|
9
|
8
|
8
|
-
|
3
|
4
|
-
|
-
|
-
|
18
|
20
|
-
|
1,5
|
2,50
|
0,32
|
|
15
|
16
|
12
|
12
|
18
|
4
|
5
|
9
|
20
|
11,5
|
25
|
27
|
-
|
2
|
5,00
|
0,56
|
|
20
|
24
|
15
|
15
|
20
|
6
|
8
|
-0,10
|
10
|
25
|
12,5
|
28
|
33
|
-
|
12,50
|
0,8
|
|
2 и 4
|
25
|
48
|
18
|
18
|
25
|
8
|
10
|
12
|
30
|
15,5
|
36
|
42
|
68
|
3
|
25,00
|
1,68
|
|
30
|
108
|
20
|
20
|
30
|
9
|
11
|
-0,12
|
14
|
40
|
18,5
|
51
|
58
|
88
|
4
|
40
|
2,76
|
|
35
|
120
|
22
|
26
|
35
|
10
|
12
|
16
|
45
|
21,5
|
53
|
61
|
93
|
63,00
|
3,3
|
|
40
|
144
|
25
|
30
|
40
|
12
|
14
|
18
|
50
|
24,5
|
58
|
66
|
102
|
80,00
|
3,7
|
|
45
|
168
|
30
|
35
|
45
|
14
|
17
|
22
|
55
|
27,5
|
63
|
70
|
108
|
100,00
|
5,3
|
|
50
|
324
|
35
|
38
|
50
|
18
|
22
|
-0,14
|
26
|
60
|
30,5
|
95
|
102
|
146
|
4,5
|
160,00
|
9,4
|
|
55
|
504
|
40
|
40
|
55
|
21
|
24
|
32
|
65
|
33,5
|
108
|
115
|
163
|
6
|
200,00
|
14,6
|
|
60
|
552
|
45
|
45
|
60
|
23
|
26
|
36
|
70
|
36,5
|
114
|
120
|
171
|
250,00
|
17,5
|
|
70
|
1008
|
50
|
55
|
70
|
28
|
32
|
-0,17
|
40
|
85
|
42,5
|
148
|
157
|
213
|
6
|
400,00
|
25,8
|
|
80
|
1152
|
60
|
60
|
85
|
32
|
36
|
50
|
100
|
51,5
|
159
|
171
|
233
|
500,00
|
31,5
|
|
90
|
1512
|
70
|
70
|
100
|
36
|
40
|
60
|
120
|
60,5
|
198
|
200
|
266
|
7
|
800,00
|
46,8
|
|
100
|
2240
|
80
|
80
|
120
|
40
|
45
|
70
|
140
|
72,5
|
237
|
239
|
309
|
8
|
1000,00
|
69,4
|
|
110
|
2520
|
90
|
90
|
140
|
45
|
50
|
80
|
160
|
84,5
|
249
|
251
|
327
|
1250,00
|
80
|
|
120
|
3200
|
100
|
100
|
160
|
50
|
55
|
-0,20
|
90
|
180
|
96,5
|
275
|
277
|
357
|
8
|
1600,00
|
99,9
|
| Пример условного обозначения цепи: |
| G | -160 | 1 | 50 | ГОСТ 191-82
|
|
|
|
|
цепь грузовая
пластинчатая |
разрушающая
нагрузка в кН |
тип № |
шаг цепи
в мм |
|
|
|
|
