Цепи роликовые длиннозвенные
для транспортеров и элеваторов (ТРД)

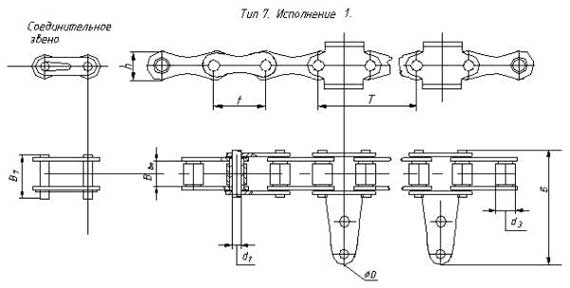

Тип 7, Исполнение 1



Обозначение цепи

Шаг цепи, t

Внв, не менее

d1

d3

h, не более

D

B7, не более

B, не более

Разрушающая нагрузка. Кн

ТРД-38-46-7-1-10

38

22

7,92

15,88

21,3

10,5

44,5

-

46


Пример условного обозначения цепи:
ТРД 38-3000-7-1-6-Т-ГОСТ 4267-78
цепь роликовая
длиннозвенная
для транс-
портеров и
элеваторов
шаг
цепи
в мм.
разруша-
ющая
нагрузка
в кгс
тип
цепи
испол-
нение
диаметр
отверстия
в мм.
шаг
чередования
специальных
звеньев
