Цепи роликовые длиннозвенные
для транспортеров и элеваторов (ТРД)

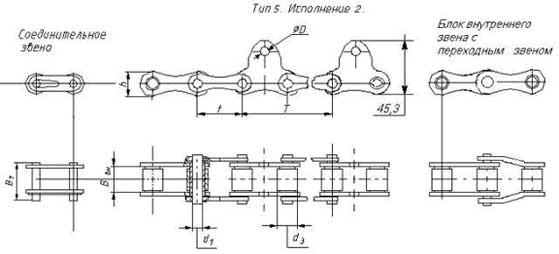

Тип 5, Исполнение 2 |
|
Обозначение цепи
|
Шаг цепи, t
|
Внв, не менее
|
d1
|
d3
|
h, не более
|
D
|
B7, не более
|
B, не более
|
Разрушающая нагрузка. Кн
|
|
ТРД-38-46-5-2-8
|
38
|
22
|
7,92
|
15,88
|
21,3
|
8,4
|
44,5
|
-
|
46
|
|
ТРД-38-40-5-2-6
|
38
|
22
|
7,92
|
15,88
|
21,3
|
8,4
|
44,5
|
-
|
40
|
| Пример условного обозначения цепи: |
| ТРД |
38- | 3000- | 5- | 2- | 6- | Т- | ГОСТ 4267-78 |
|
|
|
|
|
|
|
цепь роликовая
длиннозвенная
для транс-
портеров и
элеваторов |
шаг
цепи
в мм. |
разруша-
ющая
нагрузка
в кгс |
тип
цепи |
испол-
нение |
диаметр
отверстия
в мм. |
шаг
чередования
специальных
звеньев |
|
