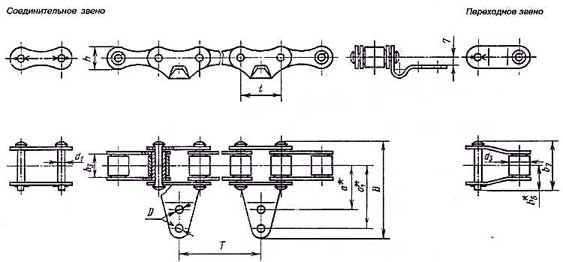

Цепи роликовые длиннозвенные
для транспортеров и элеваторов (ТРД)
Тип 4, Исполнение 2 |
|
Размеры в миллиметрах
|
|
Обозначение цепи
|
t
|
b3,
min
|
d1
|
d3
|
h,
max
|
a
|
a1
|
D
|
b7,
max
|
b6,
max
|
B,
max
|
Разр.
нагр.,
кгс
|
|
ТРД-38-3000-4-2-6-Т
|
38,00
|
22,00
|
7,92
|
15,88
|
21,3
|
40,0
|
60,0
|
6,6
|
42
|
23
|
92
|
3000
|
| Пример условного обозначения цепи: |
| ТРД |
38- | 3000- | 4- | 2- | 6- | Т- | ГОСТ 4267-78 |
|
|
|
|
|
|
|
цепь роликовая
длиннозвенная
для транс-
портеров и
элеваторов |
шаг
цепи
в мм. |
разруша-
ющая
нагрузка
в кгс |
тип
цепи |
испол-
нение |
диаметр
отверстия
в мм. |
шаг
чередования
специальных
звеньев |
|
