Цепи роликовые длиннозвенные
для транспортеров и элеваторов (ТРД)

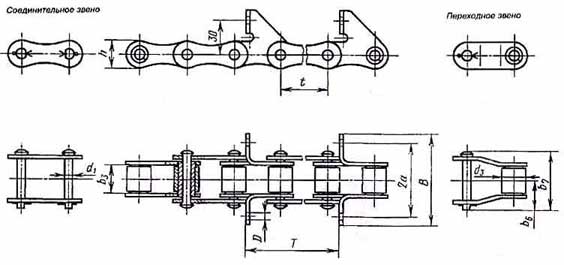

Тип 2, Исполнение 2 |
|
Размеры в миллиметрах
|
|
Обозначение цепи
|
t
|
b3,
min
|
d1
|
d3
|
h,
max
|
a
|
D
|
b7,
max
|
b6,
max
|
B,
max
|
Разр.
нагр.,
кгс
|
|
ТРД-38-3000-2-2-6-Т
|
38,00
|
22,00
|
7,92
|
15,88
|
21,3
|
26,0
|
6,6
|
42
|
23
|
80
|
3000
|
|
ТРД-31,75-2300-2-2-6-Т
|
31,75
|
9,65
|
5,08
|
10,16
|
14,8
|
26,0
|
6,6
|
24
|
13
|
72
|
2300
|
|
ТРД-38-4000-2-2-8-Т
|
38,00
|
22,00
|
7,92
|
15,88
|
21,3
|
26,0
|
8,4
|
47
|
26
|
80
|
4000
|
|
ТРД-38-4000-2-2-6-Т
|
38,00
|
22,00
|
7,92
|
16,50
|
21,3
|
26,0
|
6,6
|
47
|
26
|
86
|
4400
|
| Пример условного обозначения цепи: |
| ТРД |
38- | 3000- | 2- | 2- | 6- | Т- | ГОСТ 4267-78 |
|
|
|
|
|
|
|
цепь роликовая
длиннозвенная
для транс-
портеров и
элеваторов |
шаг
цепи
в мм. |
разруша-
ющая
нагрузка
в кгс |
тип
цепи |
испол-
нение |
диаметр
отверстия
в мм. |
шаг
чередования
специальных
звеньев |
|
| | |
