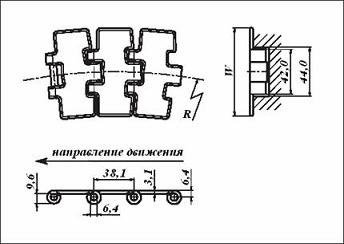

Плоские стальные транспортерные цепи
серии Magnet type


Основное применение – транспортировка стеклотары. Цепь предназначена для криволинейного конвейера с магнитными направляющими. Основное преимущество цепи серии Magnet Type в том, что звенья цепи позволяют с легкостью производить техническое обслуживание.


Для криволинейного
конвейера.		 Поставляется отрезками
по 3,048 м. (10 футов).
Шаг цепи 38,1 мм. Мин. радиус обратного изгиба: 75 мм.

Материал
изготовления
Рабочая
нагрузка 		4000 N 2250 N

  серийный номер ширина
пластины
W		 вес
цепи		 min
радиус
R
мм. дюймы кг/м мм.
Magnet type-K325 13SSMAGNETK325 13SMAGNETK325 82.6 3.25 2.4 440
Magnet type-K450 13SSMAGNETK450 13SMAGNETK450 114.3 4.50 3.1 457
Magnet type-K750 13SSMAGNETK750 13SMAGNETK750 190.5 7.50 4.5 457

Звездочки для транспортерных цепей серии Magnet type
Кол-во
зубьев		 Диаметр Отверстие под ось Полная маркировка
minmax PAmax чугун
мм.дюйммм.дюйммм.дюйм мм.дюйм стальчугунполиамид
19 117.3 4.62 20.0 0.79 40.0 1.57 50.0 1.97 123181519S 123281519CI 123381519N
21 129.2 5.09 20.0 0.79 40.0 1.57 50.0 1.97 123181521S 123281521CI 123381521N
23 141.2 5.56 20.0 0.79 40.0 1.57 50.0 1.97 123181523S 123281523CI 123381523N
25 153.2 6.03 20.0 0.79 40.0 1.57 50.0 1.97 123181525S 123281525CI 123381525N
27 165.2 6.50 20.0 0.79 40.0 1.57 57.2 2.25 123181527S   123381527N
29 177.2 6.98 20.0 0.79 40.0 1.57 57.2 2.25 123181529S   123381529N
31 189.3 7.45 20.0 0.79 40.0 1.57 57.2 2.25 123181531S   123381531N

Разборные звездочки транспортерных цепей серии Magnet type
Кол-во
зубьев		 Полный
диаметр		 Диаметр
утолщения		 Ширина зуба Отверстие под ось Полная
маркировка
minmax
мм.дюйммм.дюйммм.дюйммм.дюйммм.дюймполиамид
19 117.3 4.62 58.0 2.28 42.3 1.67 20.0 0.78 40.0 1.57 123381519NT
21 129.3 5.09 58.0 2.28 42.3 1.67 20.0 0.78 40.0 1.57 123381521NT
23 141.2 5.56 58.0 2.28 42.3 1.67 20.0 0.78 40.0 1.57 123381523NT
25 153.2 6.03 58.0 2.28 42.3 1.67 20.0 0.78 40.0 1.57 123381525NT
