Плоские стальные транспортерные цепи
серии 881 TAB


Цепь серии 881 TAB (материал изготовления AiSi 430) подходит для использования на линиях розлива в пивоваренных заводах, а серии 881 TAB (материал изготовления AiSi 304) для винной промышленности. Рекомендуется смазывание цепи. Цепь серии 881 TAB (материал изготовления AiSi 1045) используется в автомобилестроении и других отраслях промышленности. Цепи этой серии могут достигать ширины до 114.3 мм. Специальные опорные лапки позволяют более надежно удерживать цепь в направляющих. Пожалуйста, обратите внимание, на то, что R-тип данной цепи имеет минимальный радиус поворота цепи 200 мм. Цепи R-типа часто используются с шарикоподшипниковыми поворотными дисками.

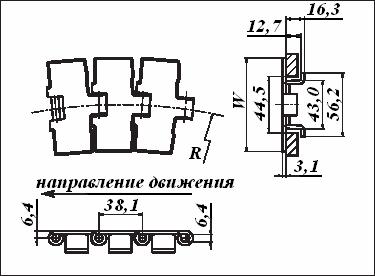

Для криволинейного
конвейера.		 Поставляется отрезками
по 3,048 м. (10 футов).
Шаг цепи 38,1 мм. Мин. радиус обратного изгиба: 75 мм.

Материал
изготовления
Рабочая
нагрузка 		4000 N 2250 N 2250 N

  серийный номер ширина
пластины
W		 вес
цепи		 min
радиус
R
мм. дюймы кг/м мм.
881 TAB-K325R 13SS2881TK325R 13SS881TK325R 13S881TK325R 82.6 3.25 3.2 200
881 TAB-K325 13SS2881TK325 13SS881TK325 13S881TK325 82.6 3.25 3.2 457
881 TAB-K450 13SS2881TK450 13SS881TK450 13S881TK450 114.3 4.50 3.9 610
881 TAB-K750 13SS2881TK750 13SS881TK750 13S881TK750 190.5 7.50 5.7 610

Звездочки для транспортерных цепей серии 881 TAB
Кол-во
зубьев		 Полный
диаметр		 Диаметр
утолщения		 Отверстие под ось Полная маркировка
minmax PAmax чугун
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм стальчугунполиамид
19 117.3 4.62 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188119S 133288119CI 133388119N
21 129.2 5.09 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188121S 133288121CI 133388121N
23 141.2 5.56 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188123S 133288123CI 133388123N
25 153.2 6.03 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188125S 133288125CI 133388125N
27 165.2 6.50 75.0 2.95 20.0 0.79 57.2 2.25 57.2 2.25 133188127S 133288127CI 133388127N
29 177.2 6.98 75.0 2.95 20.0 0.79 57.2 2.25 57.2 2.25 133188129S   133388129N
31 189.3 7.45 75.0 2.95 20.0 0.79 57.2 2.25 57.2 2.25 133188131S   133388131N

Разборные звездочки транспортерных цепей серии 881 TAB
Кол-во
зубьев		 Полный
диаметр		 Диаметр
утолщения		 Ширина
утолщения		 Ширина зуба Отверстие под ось Полная
маркировка
minmax
мм.дюйммм.дюйммм.дюйммм.дюйммм.дюйммм.дюймполиамид
19 117.3 4.62v 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388119NT
21 129.3 5.09 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388121NT
23 141.2 5.56 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388123NT
25 153.2 6.03 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388125NT
