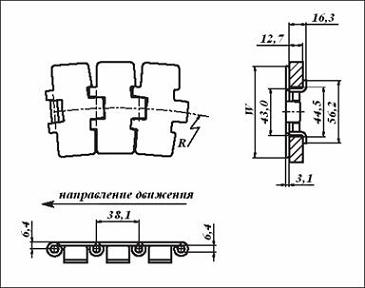

Плоские стальные транспортерные цепи
серии 8811 TAB


Основное применение цепи серии 8811 TAB – транспортировка стеклотары. Цепь серии 8811 TAB (материал изготовления SS430) например подходит для пивоваренных заводов, на линии розлива, а цепь серии 8811 TAB (материал изготовления SS304) для винной промышленности. Необходимо обязательное смазывание цепи. Специальная форма пластин данной цепи позволяет более устойчиво транспортировать продукцию на поверхности цепи. Цепь имеет специальные опорные лапки, позволяющие более надежно удерживать цепь в криволинейном конвейере. Цепи этого типа могут достигать ширины до 114.3 мм.


Для криволинейного
конвейера.		 Поставляется отрезками
по 3,048 м. (10 футов).
Шаг цепи 38,1 мм. Мин. радиус обратного изгиба: 75 мм.

Материал
изготовления
Рабочая
нагрузка 		4000 N 2250 N 2250 N

  серийный номер ширина
пластины
W		 вес
цепи		 min
радиус
R
мм. дюймы кг/м мм.
8811 TAB-K325 13SS28811TK325 13SS8811TK325 13S8811TK325 82.6 3.25 2.9 457
8811 TAB-K450 13SS28811TK450 13SS8811TK450 13S8811TK450 114.3 4.50 3.6 610
8811 TAB-K750 13SS28811TK750 13SS8811TK750 13S8811TK750 190.5 7.50 5.2 610

Звездочки для транспортерных цепей серии 8811 TAB
Кол-во
зубьев		 Полный
диаметр		 Диаметр
утолщения		 Отверстие под ось Полная маркировка
minmax PAmax чугун
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм стальчугунполиамид
19 117.3 4.62 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188119S 133288119CI 133388119N
21 129.2 5.09 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188121S 133288121CI 133388121N
23 141.2 5.56 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188123S 133288123CI 133388123N
25 153.2 6.03 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188125S 133288125CI 133388125N
27 165.2 6.50 75.0 2.95 20.0 0.79 57.2 2.25 57.2 2.25 133188127S 133288127CI 133388127N
29 177.2 6.98 75.0 2.95 20.0 0.79 57.2 2.25 57.2 2.25 133188129S   133388129N
31 189.3 7.45 75.0 2.95 20.0 0.79 57.2 2.25 57.2 2.25 133188131S   133388131N

Разборные звездочки транспортерных цепей серии 8811 TAB
Кол-во
зубьев		 Полный
диаметр		 Диаметр
утолщения		 Ширина
утолщения		 Ширина зуба Отверстие под ось Полная
маркировка
minmax
мм.дюйммм.дюйммм.дюйммм.дюйммм.дюйммм.дюймполиамид
19 117.3 4.62 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388119NT
21 129.3 5.09 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388121NT
23 141.2 5.56 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388123NT
25 153.2 6.03 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388125NT
