Плоские стальные транспортерные цепи
серии 881


Цепи серии 881 подходят для транспортировки стеклотары, содержащей спиртные напитки. На линиях розлива, в пивоваренных заводах, винной промышленности. Рекомендуется смазывание цепи. Цепи этой серии могут достигать ширины 114,3 мм. Пожалуйста, обратите внимание, на то, что R-тип данной серии имеет минимальный радиус поворота цепи 200 мм. Цепи R-типа часто используются с шарикоподшипниковыми поворотными дисками.


Для криволинейного
конвейера.
Поставляется отрезками
по 3,048 м. (10 футов).

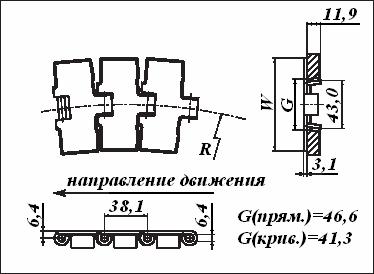

Шаг цепи 38,1 мм. Мин. радиус обратного изгиба: 75 мм.

Материал
изготовления
Рабочая
нагрузка
4000 N 2250 N 2250 N

  серийный номер ширина
пластины
W
вес
цепи
min
радиус
R
мм. дюймы кг/м мм.
881-K325R 13SS2881K325R 13SS881K325R 13S881K325R 82.6 3.25 3.0 200
881-K325 13SS2881K325 13SS881K325 13S881K325 82.6 3.25 3.0 457
881-K450 13SS2881K450 13SS881K450 13S881K450 114.3 4.50 3.7 610
881-K750 13SS2881K750 13SS881K750 13S881K750 190.5 7.50 5.5 610

Звездочки для транспортерных цепей серии 881
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Отверстие под ось Полная маркировка
minmax PAmax чугун
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм стальчугунполиамид
19 117.3 4.62 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188119S 133288119CI 133388119N
21 129.2 5.09 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188121S 133288121CI 133388121N
23 141.2 5.56 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188123S 133288123CI 133388123N
25 153.2 6.03 75.0 2.95 20.0 0.79 50.0 1.97 50.0 1.97 133188125S 133288125CI 133388125N
27 165.2 6.50 75.0 2.95 20.0 0.79 57.2 2.25 57.2 2.25 133188127S 133288127CI 133388127N
29 177.2 6.98 75.0 2.95 20.0 0.79 57.2 2.25 57.2 2.25 133188129S   133388129N
31 189.3 7.45 75.0 2.95 20.0 0.79 57.2 2.25 57.2 2.25 133188131S   133388131N

Разборные звездочки транспортерных цепей серии 881
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Ширина
утолщения
Ширина зуба Отверстие под ось Полная
маркировка
minmax
мм.дюйммм.дюйммм.дюйммм.дюйммм.дюйммм.дюймполиамид
19 117.3 4.62 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388119NT
21 129.3 5.09 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388121NT
23 141.2 5.56 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388123NT
25 153.2 6.03 58.0 2.28 42.3 1.67 31.8 1.25 20.0 0.78 40.0 1.57 133388125NT
