Плоские стальные транспортерные цепи
серии 810/812/815


Транспортерные цепи этих серий применяются в основном для транспортировки стеклотары. Цепь серии 812 подходит для пивоваренных заводов, на линии розлива. А цепь серии 815 больше подходит для ликероводочного и винного производства. Рекомендуется смазывание цепи. Ширина цепей этой серии может доходить до 114.3 мм (4.50 дюйма). У этих цепей небольшой радиус обратного изгиба.

Для прямолинейного
конвейера.		 Поставляется отрезками
по 3,048 м. (10 футов).

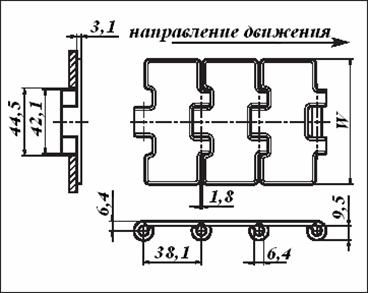

Шаг цепи 38,1 мм. Мин. радиус обратного изгиба: 150 мм.
(для SSR812/SSR815 – 75 мм.)

Материал
изготовления
Рабочая
нагрузка 		4000 N 2250 N 2250 N

  серийный номер ширина
пластины
W		 вес
цепи
мм. дюймы кг/м
810/812/815-K225   12SS812K225 12S810K225 57.2 2.25 2.2
810/812/815-K250 12SS815K250 12SS812K250 12S810K250 63.5 2.50 2.3
810/812/815-K263   12SS812K263 12S810K263 66.7 2.63 2.4
810/812/815-K275 12SS815K275 12SS812K275 12S810K275 69.9 2.75 2.4
810/812/815-K300 12SS815K300 12SS812K300 12S810K300 76.2 3.00 2.6
810/812/815-K325 12SS815K325 12SS812K325 12S810K325 82.6 3.25 2.6
810/812/815-K350 12SS815K350 12SS812K350 12S810K350 88.9 3.50 2.7
810/812/815-K400 12SS815K400 12SS812K400 12S810K400 101.6 4.00 3.2
810/812/815-K450 12SS815K450 12SS812K450 12S810K450 114.3 4.50 3.5
810/812/815-K600 12SS815K600 12SS812K600 12S810K600 152.4 6.00 4.4
810/812/815-K750 12SS815K750 12SS812K750 12S810K750 190.5 7.00 5.3
R812/R815-K325 12SSR815K325 12SSR812K325   82.6 3.25 2.6

Звездочки для транспортерных цепей серии 810/812/815
Кол-во
зубьев		 Диаметр Отверстие под ось Полная маркировка
minmax PAmax чугун
мм.дюйммм.дюйммм.дюйм мм.дюйм стальчугунполиамид
19 117.3 4.62 20.0 0.79 40.0 1.57 50.0 1.97 123181519S 123281519CI 123381519N
21 129.2 5.09 20.0 0.79 40.0 1.57 50.0 1.97 123181521S 123281521CI 123381521N
23 141.2 5.56 20.0 0.79 40.0 1.57 50.0 1.97 123181523S 123281523CI 123381523N
25 153.2 6.03 20.0 0.79 40.0 1.57 50.0 1.97 123181525S 123281525CI 123381525N
27 165.2 6.50 20.0 0.79 40.0 1.57 57.2 2.25 123181527S   123381527N
29 177.2 6.98 20.0 0.79 40.0 1.57 57.2 2.25 123181529S   123381529N
31 189.3 7.45 20.0 0.79 40.0 1.57 57.2 2.25 123181531S   123381531N

Разборные звездочки транспортерных цепей серии 810/812/815
Кол-во
зубьев		 Полный
диаметр		 Диаметр
утолщения		 Ширина зуба Отверстие под ось Полная
маркировка
minmax
мм.дюйммм.дюйммм.дюйммм.дюйммм.дюймполиамид
19 117.3 4.62 58.0 2.28 42.3 1.67 20.0 0.78 40.0 1.57 123381519NT
21 129.3 5.09 58.0 2.28 42.3 1.67 20.0 0.78 40.0 1.57 123381521NT
23 141.2 5.56 58.0 2.28 42.3 1.67 20.0 0.78 40.0 1.57 123381523NT
25 153.2 6.03 58.0 2.28 42.3 1.67 20.0 0.78 40.0 1.57 123381525NT
