Специальные транспортерные
цепи серии 882 SC-TAB


Цепь серии 882 SC-TAB используется в случаях, когда есть высокие требования к безопасности производства, то есть на конвейерах где персонал работает в близком контакте с перемещаемой продукцией. Риск зажатия между пластинами передаваемой продукции, одежды, пальцев рабочего персонала существенно снижен за счет специальной формы пластин. Также эта цепь отличается повышенной прочностью и стойкостью к механическому воздействию.


Для криволинейного
конвейера.
Поставляется отрезками
по 3,048 м.(10 футов).
Максимальная
нагрузка: 4000 Н

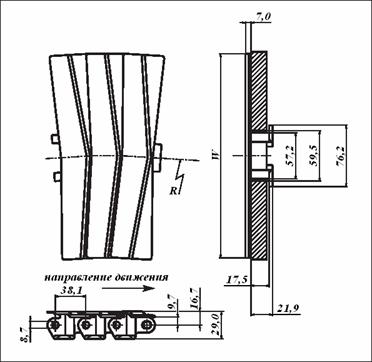

Шаг цепи 38,1 мм. Мин. радиус обратного
изгиба: 125 мм.


  серийный номер ширина
пластины
W
вес
цепи
min
радиус
R
мм. дюймы кг/м мм.
882 SC-TAB-K450 39LF882SCTK0450 114.3 4.50 2.2 610
882 SC-TAB-K750 39LF882SCTK0750 190.5 7.50 3.0 610
882 SC-TAB-K1000 39LF882SCTK1000 254.0 10.00 3.4 610

Звездочки для транспортерных цепей серии 882 SC-TAB
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Отверстие под ось Полная маркировка
minmax PAmax чугун
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм стальчугунполиамид
9 111.4 4.39 63.0 2.48 20.0 0.79 45.0 1.77 44.5 1.75 393188209S* 393288209CI 393388209N
10 123.3 4.85 63.0 2.48 20.0 0.79 45.0 1.77 44.5 1.75 393188210S 393288210CI 393388210N
11 135.2 5.32 73.5 2.89 20.0 0.79 45.0 1.97 44.5 1.75 393188211S 393288211CI 393388211N
12 147.2 5.80 73.5 2.89 20.0 0.79 50.0 1.97 44.5 1.75 393188212S 393288212CI 393388212N
15 183.3 7.22 73.5 2.89 20.0 0.79 50.0 1.97 44.5 1.75 393188215S - 393388215N

Разборные звездочки транспортерных цепей серии 882 SC-TAB
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Ширина
утолщения
Ширина зуба Отверстие под ось Полная
маркировка
minmax
мм.дюйммм.дюйммм.дюйммм.дюйммм.дюйммм.дюймполиамид
10 123.3 4.85 52.0 2.05 42.3 1.67 22.2 0.87 20.0 0.78 40.0 1.57 393388210NT
11 135.2 5.32 58.0 2.28 42.3 1.67 22.2 0.87 20.0 0.78 40.0 1.57 393388211NT
12 147.2 5.80 58.0 2.28 42.3 1.67 22.2 0.87 20.0 0.78 40.0 1.57 393388212NT
