Специальные транспортерные
цепи серии 879 TAB-R-G4

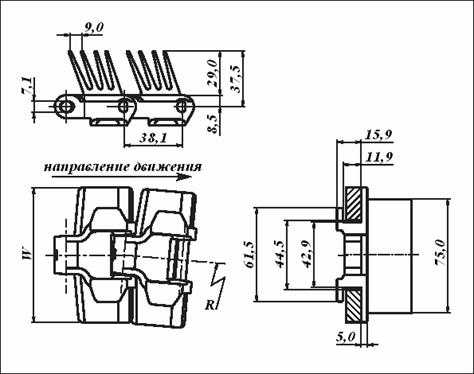

Цепь серии 879 TAB-R-G4 является элеваторной цепью и предназначенная для вертикальных конвейеров, в которых продукция транспортируется не на поверхности цепи, а посредством зажима между двумя цепями. Эта цепь - легкая и экономичная альтернатива цепям на основе тягового органа. Ко всему прочему цепь серии 879 TAB-R-G4 относится к R - типу, т.е. минимальный радиус поворота составляет 200 мм. и позволяет использовать поворотные диски.


Для криволинейного
конвейера.
Поставляется отрезками
по 3,048 м.(10 футов).
Максимальная
нагрузка: 2250 Н
Шаг цепи 38,1 мм. Мин. радиус обратного
изгиба: 200 мм.


  серийный номер ширина
пластины
W
вес
цепи
min
радиус
R
мм. дюймы кг/м мм.
879 TAB-R-G4-K325 34LF879TK325RG4PXK 82.6 3.25 1.3 200

Звездочки для транспортерных цепей серии 879 TAB-R-G4
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Отверстие под ось Полная маркировка
minmax PAmax чугун
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм стальчугунполиамид
9 111.4 4.39 63.0 2.48 20.0 0.79 45.0 1.77 44.5 1.75 343188009S 343288009CI 343388009N
10 123.3 4.85 63.0 2.48 20.0 0.79 45.0 1.77 44.5 1.75 343188010S 343288010CI 343388010N
11 135.2 5.32 73.5 2.89 20.0 0.79 45.0 1.77 44.5 1.75 343188011S 343288011CI 343388011N
12 147.2 5.80 73.5 2.89 20.0 0.79 50.0 1.97 44.5 1.75 343188012S 343288012CI 343388012N
15 183.3 7.22 73.5 2.89 20.0 0.79 50.0 1.97 44.5 1.75 343188015S - 343388015N

Разборные звездочки транспортерных цепей серии 879 TAB-R-G4
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Ширина
утолщения
Ширина зуба Отверстие под ось Полная
маркировка
minmax
мм.дюйммм.дюйммм.дюйммм.дюйммм.дюйммм.дюймполиамид
9 111.4 4.39 52.0 2.05 42.3 1.67 15.8 0.62 20.0 0.78 40.0 1.57 343388009NT
10 123.3 4.85 52.0 2.05 42.3 1.67 15.8 0.62 20.0 0.78 40.0 1.57 343388010NT
11 135.2 5.32 52.0 2.05 42.3 1.67 15.8 0.62 20.0 0.78 40.0 1.57 343388011NT
12 147.2 5.80 52.0 2.05 42.3 1.67 15.8 0.62 20.0 0.78 40.0 1.57 343388012NT
