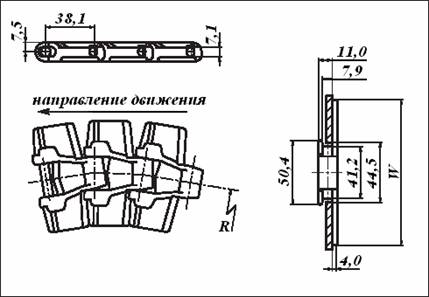

Кривоидущие пластиковые цепи
серии 880 TAB – RT

Цепи серии 880 TAB-RT имеют широкий диапазон возможных применений. Используются при передаче различных продовольственных продуктов и легких по весу изделий по криволинейному транспортеру. Цепи серии 880 TAB-RT идентичны цепям серии 880 TAB-R, но с различной конфигурацией опорных лапок. Опорные лапки цепи серии 880 TAB-RT позволяют использовать поворотные диски.

	Для криволинейного конвейера.		Поставляется отрезками по 3,048 м.(10 футов).		Максимальная нагрузка: 2250 Н
	Шаг цепи 38,1 мм.		Мин. радиус обратного изгиба: 75 мм.

	серийный номер				ширина пластины W		вес цепи	min радиус R
					мм.	дюймы	кг/м	мм.
880 TAB-K325RT	34D880TK325RTW	34D880TK325RTG	34LF880TK325RT	34SLF880TK325RT	82.6	3.25	0.9	200
880 TAB-K450RT	34D880TK450RTW	34D880TK450RTG	34LF880TK450RT	34SLF880TK450RT	114.3	4.25	1.0	200

Звездочки для транспортерных цепей серии 880 TAB–RT
Кол-во зубьев	Полный диаметр		Диаметр утолщения		Отверстие под ось						Полная маркировка
	Полный диаметр		Диаметр утолщения		min		max PA		max чугун		Полная маркировка
	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	сталь	чугун	полиамид
9	111.4	4.39	63.0	2.48	20.0	0.79	45.0	1.77	44.5	1.75	343188009S	343288009CI	343388009N
10	123.3	4.85	63.0	2.48	20.0	0.79	45.0	1.77	44.5	1.75	343188010S	343288010CI	343388010N
11	135.2	5.32	73.5	2.89	20.0	0.79	45.0	1.77	44.5	1.75	343188011S	343288011CI	343388011N
12	147.2	5.80	73.5	2.89	20.0	0.79	50.0	1.97	44.5	1.75	343188012S	343288012CI	343388012N
15	183.3	7.22	73.5	2.89	20.0	0.79	50.0	1.97	44.5	1.75	343188015S	-	343388015N

Разборные звездочки транспортерных цепей серии 880 TAB–RT
Кол-во зубьев	Полный диаметр		Диаметр утолщения		Ширина утолщения		Ширина зуба		Отверстие под ось				Полная маркировка
	Полный диаметр		Диаметр утолщения		Ширина утолщения		Ширина зуба		min		max		Полная маркировка
	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	полиамид
9	111.4	4.39	52.0	2.05	42.3	1.67	15.8	0.62	20.0	0.78	40.0	1.57	343388009NT
10	123.3	4.85	52.0	2.05	42.3	1.67	15.8	0.62	20.0	0.78	40.0	1.57	343388010NT
11	135.2	5.32	52.0	2.05	42.3	1.67	15.8	0.62	20.0	0.78	40.0	1.57	343388011NT
12	147.2	5.80	52.0	2.05	42.3	1.67	15.8	0.62	20.0	0.78	40.0	1.57	343388012NT
