Транспортерные цепи на основе
тягового органа серии SK843

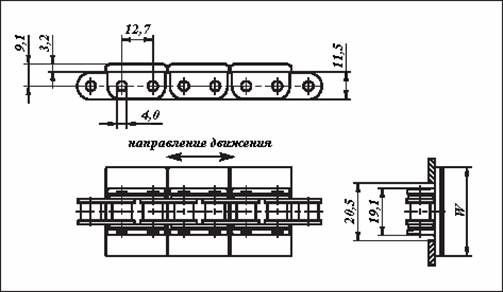

Цепь серии SK843 - транспортерная цепь, собранная на базе роликовой цепи, выполняющей функцию тягового органа. Валики роликовой цепи имеют удлиненную форму и таким образом удерживают транспортерные пластины. Цепи на основе тягового органа используются для передачи продукции на высоких скоростях. Меньший по сравнению со стандартными транспортерными цепями шаг, позволяет понизить уровень шума при эксплуатации. Шаг цепи составляет 12.7 мм. Движение цепи серии SK843 может осуществляться в обоих направлениях.


Для прямолинейного
возвратного конвейера.
Поставляется отрезками
по 3,048 м.(10 футов).
Максимальная
нагрузка: 2000 Н
Шаг цепи 12,7 мм. Мин. радиус обратного
изгиба: 250 мм.


Базовая цепь Серийный номер Базовая цепь Серийный номер Ширина
пластины
W
Вес
цепи
Сталь Нержавеющая
сталь
мм. дюймы кг/м
SK843-K138 40DSK843K138G 40LFSK843K138 SK843SS-K138 40DSK843SSK138G 40LFSK843SSK138 34.9 1.37 0.9
SK843-K200 40DSK843K200G 40LFSK843K200 SK843SS-K200 40DSK843SSK200G 40LFSK843SSK200 50.8 2.00 0.9

Звездочки для транспортерных цепей серии SK843
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Ширина L Ширина B Отверстие
под ось
Полная маркировка
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм сталь
17 69.1 2.72 52.0 2.05 28.0 1.10 7.2 0.28 12.0 0.47 590000462B017
18 73.1 2.88 56.0 2.20 28.0 1.10 7.2 0.28 12.0 0.47 590000462B018
19 77.2 3.04 60.0 2.36 28.0 1.10 7.2 0.28 12.0 0.47 590000462B019
20 81.2 3.20 64.0 2.52 28.0 1.10 7.2 0.28 12.0 0.47 590000462B020
21 85.2 3.35 68.0 2.68 28.0 1.10 7.2 0.28 14.0 0.55 590000462B021
22 89.2 3.51 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B022
23 93.3 3.67 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B023
24 97.3 3.83 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B024
25 101.3 3.99 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B025
