Транспортерные цепи на основе
тягового органа серии 863 TAB

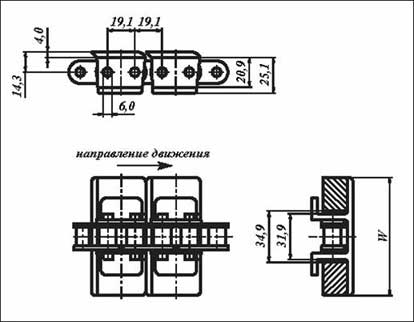

Цепь серии 863 TAB - транспортерная цепь для прямолинейного конвейера, собранная на базе роликовой цепи, выполняющей функцию тягового органа. Валики роликовой цепи имеют удлиненную форму и таким образом удерживают транспортерные пластины. Данная цепь имеет опорные лапки TAB. Цепи на основе тягового органа используются для передачи продукции на высоких скоростях. Меньший по сравнению со стандартными транспортерными цепями шаг, позволяет понизить уровень шума при эксплуатации. Шаг цепи составляет 19.1 мм.


Для прямолинейного
конвейера.		 Поставляется отрезками
по 3,048 м.(10 футов).		 Максимальная
нагрузка: 5500 Н
Шаг цепи 19,1 мм. Мин. радиус обратного
изгиба: 150 мм.

Базовая цепь Серийный номер Базовая цепь Серийный номер Ширина
пластины
W		 Вес
цепи
Сталь Нержавеющая
сталь		 мм. дюймы кг/м
863 TAB-K250 42D863TK0250G 42LF863TK0250 863SS TAB-K250 42D863SSTK0250G 42LF863SSTK0250 63.5 2.50 2.1
863 TAB-K325 42D863TK0325G 42LF863TK0325 863SS TAB-K325 42D863SSTK0325G 42LF863SSTK0325 82.6 3.25 2.2
863 TAB-K450 42D863TK0450G 42LF863TK0450 863SS TAB-K450 42D863SSTK0450G 42LF863SSTK0450 114.3 4.50 2.4
863 TAB-K500 42D863TK0500G 42LF863TK0500 863SS TAB-K500 42D863SSTK0500G 42LF863SSTK0500 127.0 5.00 2.4
863 TAB-K1000 42D863TK1000G 42LF863TK1000 863SS TAB-K1000 42D863SSTK1000G 42LF863SSTK1000 254.0 10.00 3.2

Звездочки для транспортерных цепей серии 863 TAB
Кол-во
зубьев		 Полный
диаметр		 Диаметр
утолщения		 Ширина L Ширина B Отверстие
под ось		 Полная маркировка
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм сталь
17 103.7 4.08 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B017
18 109.7 4.32 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B018
19 115.7 4.56 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B019
20 121.8 4.79 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B020
21 127.8 5.03 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B021
22 133.9 5.27 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B022
23 139.9 5.51 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B023
24 146.0 5.75 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B024
25 152.0 5.98 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B025
26 158.0 6.22 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B026
27 164.1 6.46 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B027
28 170.1 6.70 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B028
29 176.2 6.94 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B029
30 182.3 7.18 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B030
32 194.4 7.65 100.0 3.94 40.0 1.57 7.2 0.28 11.7 0.46 590000513B032
34 206.5 8.13 100.0 3.94 40.0 1.57 7.2 0.28 11.7 0.46 590000513B034
