Транспортерные цепи на основе
тягового органа серии 863

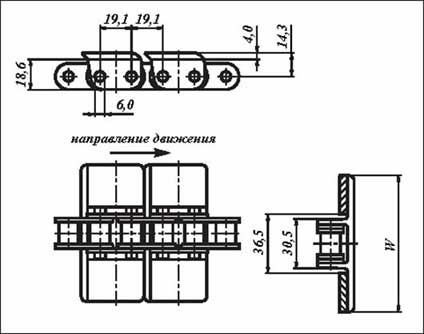

Цепь серии 863 - транспортерная цепь для прямолинейного конвейера, собранная на базе роликовой цепи, выполняющей функцию тягового органа. Валики роликовой цепи имеют удлиненную форму и таким образом удерживают транспортерные пластины. Цепи на основе тягового органа используются для передачи продукции на высоких скоростях. Меньший по сравнению со стандартными транспортерными цепями шаг, позволяет понизить уровень шума при эксплуатации. Шаг цепи составляет 19.1 мм.


Для прямолинейного
конвейера.		 Поставляется отрезками
по 3,048 м.(10 футов).		 Максимальная
нагрузка: 5500 Н
Шаг цепи 19,1 мм. Мин. радиус обратного
изгиба: 150 мм.

Базовая цепь Серийный номер Базовая цепь Серийный номер Ширина
пластины
W		 Вес
цепи
Сталь Нержавеющая
сталь		 мм. дюймы кг/м
863-K175 42D863K175G 42LF863K175 863SS-K175 42D863SSK175G 42LF863SSK175 44.5 1.75 1.9
863-K250 42D863K250G 42LF863K250 863SS-K250 42D863SSK250G 42LF863SSK250 63.5 2.50 2.0
863-K325 42D863K325G 42LF863K325 863SS-K325 42D863SSK325G 42LF863SSK325 82.6 3.25 2.1
863-K450 42D863K450G 42LF863K450 863SS-K450 42D863SSK450G 42LF863SSK450 114.3 4.50 2.3
863-K600 42D863K600G 42LF863K600 863SS-K600 42D863SSK600G 42LF863SSK600 152.4 6.00 2.5
863-K750 42D863K750G 42LF863K750 863SS-K750 42D863SSK750G 42LF863SSK750 190.5 7.50 2.7

Звездочки для транспортерных цепей серии 863
Кол-во
зубьев		 Полный
диаметр		 Диаметр
утолщения		 Ширина L Ширина B Отверстие
под ось		 Полная маркировка
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм сталь
17 103.7 4.08 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B017
18 109.7 4.32 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B018
19 115.7 4.56 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B019
20 121.8 4.79 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B020
21 127.8 5.03 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B021
22 133.9 5.27 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B022
23 139.9 5.51 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B023
24 146.0 5.75 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B024
25 152.0 5.98 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B025
26 158.0 6.22 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B026
27 164.1 6.46 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B027
28 170.1 6.70 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B028
29 176.2 6.94 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B029
30 182.3 7.18 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B030
32 194.4 7.65 100.0 3.94 40.0 1.57 7.2 0.28 11.7 0.46 590000513B032
34 206.5 8.13 100.0 3.94 40.0 1.57 7.2 0.28 11.7 0.46 590000513B034
