Транспортерные цепи на основе
тягового органа серии 843

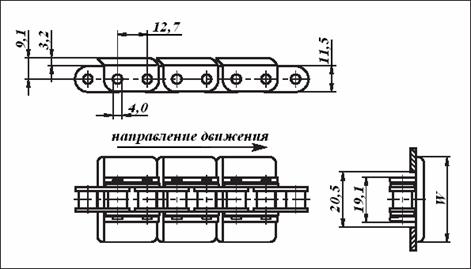

Цепь серии 843 - транспортерная цепь, собранная на базе роликовой цепи, выполняющей функцию тягового органа. Валики роликовой цепи имеют удлиненную форму и таким образом удерживают транспортерные пластины. Цепи на основе тягового органа используются для передачи продукции на высоких скоростях. Меньший по сравнению со стандартными цепями шаг, позволяет понизить уровень шума и вертикальные колебания цепи при эксплуатации. Шаг цепи составляют 12.7 мм.


Для прямолинейного
конвейера.
Поставляется отрезками
по 6,1 м.(20 футов).
Максимальная
нагрузка: 2000 Н
Шаг цепи 12,7 мм. Мин. радиус обратного
изгиба: 100 мм.


Базовая цепь Серийный номер Базовая цепь Серийный номер Ширина
пластины
W
Вес
цепи
Сталь Нержавеющая
сталь
мм. дюймы кг/м
843-K100 40D843K100G 40LF843K100 843SS-K100 40D843SSK100G 40LF843SSK100 25.4 1.00 0.8
843-K138 40D843K138G 40LF843K138 843SS-K138 40D843SSK138G 40LF843SSK138 34.9 1.37 0.8
843-K144 40D843K144G 40LF843K144 843SS-K144 40D843SSK144G 40LF843SSK144 36.4 1.43 0.8
843-K175 40D843K175G 40LF843K175 843SS-K175 40D843SSK175G 40LF843SSK175 44.4 1.75 0.8
843-K200 40D843K200G 40LF843K200 843SS-K200 40D843SSK200G 40LF843SSK200 50.8 2.00 0.9
843-K250 40D843K250G 40LF843K250 843SS-K250 40D843SSK250G 40LF843SSK250 63.5 2.50 0.9
843-K325 40D843K325G 40LF843K325 843SS-K325 40D843SSK325G 40LF843SSK325 82.6 3.25 1.0

Звездочки для транспортерных цепей серии 843
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Ширина L Ширина B Отверстие
под ось
Полная маркировка
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм сталь
17 69.1 2.72 52.0 2.05 28.0 1.10 7.2 0.28 12.0 0.47 590000462B017
18 73.1 2.88 56.0 2.20 28.0 1.10 7.2 0.28 12.0 0.47 590000462B018
19 77.2 3.04 60.0 2.36 28.0 1.10 7.2 0.28 12.0 0.47 590000462B019
20 81.2 3.20 64.0 2.52 28.0 1.10 7.2 0.28 12.0 0.47 590000462B020
21 85.2 3.35 68.0 2.68 28.0 1.10 7.2 0.28 14.0 0.55 590000462B021
22 89.2 3.51 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B022
23 93.3 3.67 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B023
24 97.3 3.83 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B024
25 101.3 3.99 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B025
