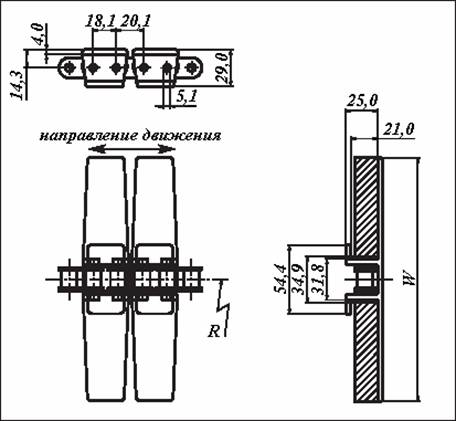

Транспортерные цепи на основе
тягового органа серии 1873


Цепь серии 1873 - транспортерная цепь для прямолинейного конвейера, собранная на базе роликовой цепи, выполняющей функцию тягового органа. Валики роликовой цепи имеют удлиненную форму и таким образом удерживают транспортерные пластины. Данная цепь имеет опорные лапки TAB. Цепи на основе тягового органа используются для передачи продукции на высоких скоростях. Меньший по сравнению со стандартными транспортерными цепями шаг, позволяет понизить уровень шума при эксплуатации. Шаг базовой цепи составляет 19.1 мм.


Для криволинейного
возвратного конвейера.		 Поставляется отрезками
по 3,048 м.(20 футов).		 Максимальная
нагрузка: 4000 Н
Шаг цепи 19,1 мм. Мин. радиус обратного
изгиба: 150 мм.

Базовая цепь Серийный номер Базовая цепь Серийный номер Ширина
пластины
W		 Вес
цепи		 Max
радиус
R
Сталь Нержавеющая
сталь		 мм. дюймы кг/м мм.
1873-K225 41D1873K0225G 41LF1873K0225 1873 SS-K225 41D1873SSK0225G 41LF1873SSK0225 57.2 2.25 2.0 356
1873-K250 41D1873K0250G 41LF1873K0250 1873 SS-K250 41D1873SSK0250G 41LF1873SSK0250 63.5 2.50 2.0 356
1873-K325 41D1873K0325G 41LF1873K0325 1873 SS-K325 41D1873SSK0325G 41LF1873SSK0325 82.6 3.25 2.1 356
1873-K450 41D1873K0450G 41LF1873K0450 1873 SS-K450 41D1873SSK0450G 41LF1873SSK0450 114.3 4.50 2.3 356
1873-K600 41D1873K0600G 41LF1873K0600 1873 SS-K600 41D1873SSK0600G 41LF1873SSK0600 152.4 6.00 2.4 457
1873-K750 41D1873K0750G 41LF1873K0750 1873 SS-K750 41D1873SSK0750G 41LF1873SSK0750 190.5 7.50 2.6 457
1873-K1000 41D1873K1000G 41LF1873K1000 1873 SS-K1000 41D1873SSK1000G 41LF1873SSK1000 254.0 10.00 2.8 457
1873-K1200 41D1873K1200G 41LF1873K1200 1873 SS-K1200 41D1873SSK1200G 41LF1873SSK1200 304.8 12.00 3.0 457

Звездочки для транспортерных цепей серии 1873
Кол-во
зубьев		 Полный
диаметр		 Диаметр
утолщения		 Ширина L Ширина B Отверстие
под ось		 Полная маркировка
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм сталь
17 103.7 4.08 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B017
18 109.7 4.32 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B018
19 115.7 4.56 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B019
20 121.8 4.79 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B020
21 127.8 5.03 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B021
22 133.9 5.27 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B022
23 139.9 5.51 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B023
24 146.0 5.75 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B024
25 152.0 5.98 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B025
26 158.0 6.22 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B026
27 164.1 6.46 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B027
28 170.1 6.70 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B028
29 176.2 6.94 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B029
30 182.3 7.18 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B030
32 194.4 7.65 100.0 3.94 40.0 1.57 7.2 0.28 11.7 0.46 590000513B032
34 206.5 8.13 100.0 3.94 40.0 1.57 7.2 0.28 11.7 0.46 590000513B034
