Транспортерные цепи на основе
тягового органа серии 1843

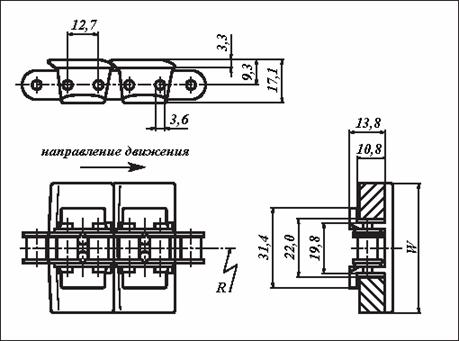

Цепь серии 1843 - транспортерная цепь для криволинейного конвейера, собранная на базе роликовой цепи, выполняющей функцию тягового органа. Валики роликовой цепи имеют удлиненную форму и таким образом удерживают транспортерные пластины. Цепи на основе тягового органа используются для передачи продукции на высоких скоростях. Меньший по сравнению со стандартными транспортерными цепями шаг, позволяет понизить уровень шума при эксплуатации. Шаг цепи составляет 12.7 мм.


Для криволинейного
конвейера.
Поставляется отрезками
по 6,1 м.(20 футов).
Максимальная
нагрузка: 2000 Н
Шаг цепи 12,7 мм. Мин. радиус обратного
изгиба: 155 мм.


Базовая цепь Серийный номер Базовая цепь Серийный номер Ширина
пластины
W
Вес
цепи
Max
радиус
R
Сталь Нержавеющая
сталь
мм. дюймы кг/м мм.
1843-K125 40D1843K125G 40LF1843K125 1843SS-K125 40D1843SSK125G 40LF1843SSK125 31.5 1.25 0.8 254
1843-K150 40D1843K150G 40LF1843K150 1843SS-K150 40D1843SSK150G 40LF1843SSK150 37.9 1.50 0.9 254
1843-K200 40D1843K200G 40LF1843K200 1843SS-K200 40D1843SSK200G 40LF1843SSK200 50.6 2.00 0.9 254
1843-K325 40D1843K325G 40LF1843K325 1843SS-K325 40D1843SSK325G 40LF1843SSK325 82.6 3.25 1.0 254

Звездочки для транспортерных цепей серии 1843
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Ширина L Ширина B Отверстие
под ось
Полная маркировка
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм сталь
17 69.1 2.72 52.0 2.05 28.0 1.10 7.2 0.28 12.0 0.47 590000462B017
18 73.1 2.88 56.0 2.20 28.0 1.10 7.2 0.28 12.0 0.47 590000462B018
19 77.2 3.04 60.0 2.36 28.0 1.10 7.2 0.28 12.0 0.47 590000462B019
20 81.2 3.20 64.0 2.52 28.0 1.10 7.2 0.28 12.0 0.47 590000462B020
21 85.2 3.35 68.0 2.68 28.0 1.10 7.2 0.28 14.0 0.55 590000462B021
22 89.2 3.51 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B022
23 93.3 3.67 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B023
24 97.3 3.83 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B024
25 101.3 3.99 70.0 2.76 28.0 1.10 7.2 0.28 14.0 0.55 590000462B025
