Элеваторные транспортерные цепи

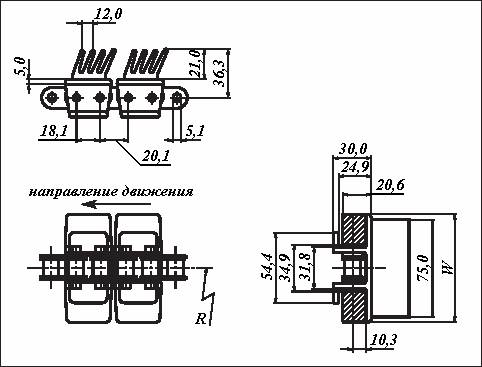

серии Grip 1873-G4L


Цепь серии Grip 1873-G4L предназначена для перемещения продукции в вертикальном направлении. Цепь собрана на базе роликовой цепи, выполняющей функцию тягового органа. Валики роликовой цепи имеют удлиненную форму и таким образом удерживают транспортерные пластины. Данная цепь имеет опорные лапки TAB. Цепи на основе тягового органа используются для передачи продукции на высоких скоростях. Меньший по сравнению со стандартными транспортерными цепями шаг, позволяет понизить уровень шума при эксплуатации. Перемещение продукции происходит по средствам захвата между двумя цепями, имеющими резиновые накладки. Рекомендуемый температурный диапазон эксплуатации: от -40 до +80°C.


Для криволинейного
конвейера.
Поставляется отрезками
по 3,048 м.(20 футов).
Максимальная
нагрузка: 4000 Н
Шаг цепи 19,1 мм. Мин. радиус обратного
изгиба: 150 мм.


Базовая цепь Серийный номер Базовая цепь Серийный номер Ширина
пластины
W
Вес
цепи
Max
радиус
R
Сталь Нержавеющая
сталь
мм. дюймы кг/м мм.
1873-G4L-K325 41D1873-GG4LPXK 41LF1873-G4LPXK 1873SS-G4L-K325 41D1873-SSGG4LPXK 41LF1873-SSG4LPXK 82.6 3.25 3.2 356
1873-G4L-K325 41D1873-GG4LSAW 41LF1873-G4SAW 1873SS-G4L-K325 41D1873-SSGG4LSAW 41LF1873-SSG4LSAW 82.6 3.25 3.2 356

Звездочки для транспортерных цепей серии Grip 1873-G4L
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Ширина L Ширина B Отверстие
под ось
Полная маркировка
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм сталь
17 103.7 4.08 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B017
18 109.7 4.32 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B018
19 115.7 4.56 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B019
20 121.8 4.79 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B020
21 127.8 5.03 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B021
22 133.9 5.27 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B022
23 139.9 5.51 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B023
24 146.0 5.75 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B024
25 152.0 5.98 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B025
26 158.0 6.22 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B026
27 164.1 6.46 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B027
28 170.1 6.70 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B028
29 176.2 6.94 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B029
30 182.3 7.18 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B030
32 194.4 7.65 100.0 3.94 40.0 1.57 7.2 0.28 11.7 0.46 590000513B032
34 206.5 8.13 100.0 3.94 40.0 1.57 7.2 0.28 11.7 0.46 590000513B034
