Элеваторные транспортерные цепи

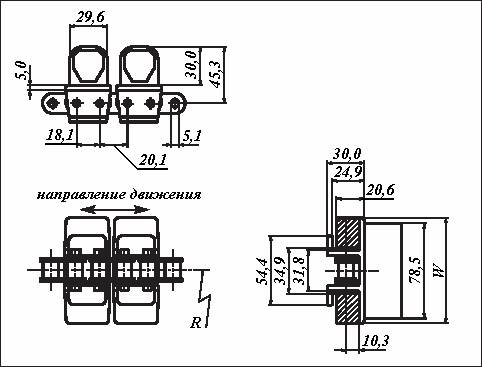

серии Grip 1873-D


Цепь серии Grip 1873-D предназначена для перемещения продукции в вертикальном направлении. Цепь собрана на базе роликовой цепи, выполняющей функцию тягового органа. Валики роликовой цепи имеют удлиненную форму и таким образом удерживают транспортерные пластины. Данная цепь имеет опорные лапки TAB. Цепи на основе тягового органа используются для передачи продукции на высоких скоростях. Меньший по сравнению со стандартными транспортерными цепями шаг, позволяет понизить уровень шума при эксплуатации. Перемещение продукции происходит по средствам захвата между двумя цепями, имеющими резиновые накладки. Рекомендуемый температурный диапазон эксплуатации: от -40 до +80°C.


Для криволинейного
возвратного конвейера.
Поставляется отрезками
по 3,048 м.(20 футов).
Максимальная
нагрузка: 4000 Н
Шаг цепи 19,1 мм. Мин. радиус обратного
изгиба: 150 мм.


Базовая цепь Серийный номер Базовая цепь Серийный номер Ширина
пластины
W
Вес
цепи
Min
радиус
R
Сталь Нержавеющая
сталь
мм. дюймы кг/м мм.
1873-D-K325 41D1873GDPXK 41LF1873DPXK 1873-D SS-K325 41D1873SSGDPXK 41LF1873SSDPXK 82.6 3.25 2.9 356
1873-D-K325 41D1873GDSAW 41LF1873DSAW 1873-D SS-K325 41D1873SSGDSAW 41LF1873SSDSAW 82.6 3.25 2.9 356

Звездочки для транспортерных цепей серии Grip 1873-D
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Ширина L Ширина B Отверстие
под ось
Полная маркировка
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм сталь
17 103.7 4.08 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B017
18 109.7 4.32 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B018
19 115.7 4.56 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B019
20 121.8 4.79 80.0 3.15 35.0 1.38 7.2 0.28 11.7 0.46 590000513B020
21 127.8 5.03 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B021
22 133.9 5.27 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B022
23 139.9 5.51 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B023
24 146.0 5.75 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B024
25 152.0 5.98 90.0 3.54 40.0 1.57 7.2 0.28 11.7 0.46 590000513B025
26 158.0 6.22 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B026
27 164.1 6.46 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B027
28 170.1 6.70 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B028
29 176.2 6.94 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B029
30 182.3 7.18 95.0 3.74 40.0 1.57 7.2 0.28 11.7 0.46 590000513B030
32 194.4 7.65 100.0 3.94 40.0 1.57 7.2 0.28 11.7 0.46 590000513B032
34 206.5 8.13 100.0 3.94 40.0 1.57 7.2 0.28 11.7 0.46 590000513B034
