Бипланарные транспортерные
цепи серии 1704

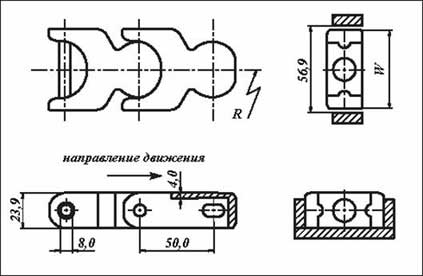

Цепь серии 1704 модификация цепи серии 1700. Эта цепь имеет меньшую высоту, чем цепь серии 1702. Так же эта цепь имеет меньший по сравнению с другими подобными цепями радиус поворота, что позволяет достичь максимальной экономии и компактности конвейера.


Для криволинейного
конвейера.		 Поставляется отрезками
по 6,1 м.(20 футов).		 Максимальная
нагрузка: 4000 Н
Шаг цепи 50,0 мм. Мин. радиус обратного
изгиба: 75 мм.

  Серийный номер Ширина
пластины
W		 Вес
цепи		 Min
радиус
R
мм. дюймы кг/м мм.
1704 31D1704W 31D1704G 53.3 2.10 1.3 137.5

Звездочки для транспортерных цепей серии 1704
Кол-во
зубьев		 Полный
диаметр		 Диаметр
утолщения		 Отверстие под ось Полная маркировка
minmax PAmax сталь
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм стальполиамид
8 130.6 5.14 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170008S 3133170008N
10 161.8 6.37 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170010S 3133170010N
12 193.2 7.61 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170012S 3133170012N
13 208.9 8.23 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170013S 3133170013N
