Бипланарные транспортерные
цепи серии 1703


Цепь серии 1703 имеет те же технические данные, что и цепь серии 1702. Существенное различие между этими цепями состоит в том, что цепь серии 1703 имеет большую площадь сквозной поверхности и способна пропускать через себя жидкости.


Для криволинейного
конвейера.
Поставляется отрезками
по 6,1 м.(20 футов).
Максимальная
нагрузка: 4000 Н

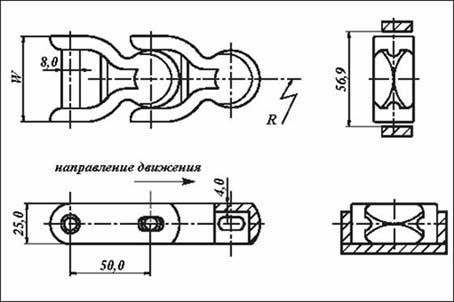

Шаг цепи 50,0 мм. Мин. радиус обратного
изгиба: 75 мм.


  Серийный номер Ширина
пластины
W
Вес
цепи
Min
радиус
R
мм. дюймы кг/м мм.
1703 31D1703W 31AR1703 53.3 2.10 1.4 150

Звездочки для транспортерных цепей серии 1703
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Отверстие под ось Полная маркировка
minmax PAmax сталь
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм стальполиамид
8 130.6 5.14 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170008S 3133170008N
10 161.8 6.37 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170010S 3133170010N
12 193.2 7.61 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170012S 3133170012N
13 208.9 8.23 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170013S 3133170013N
