Бипланарные транспортерные
цепи серии 1702 H

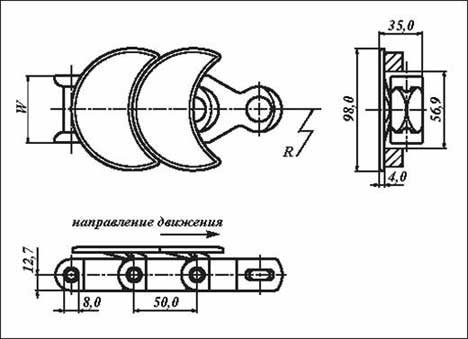

Цепь серии 1702 H имеет прямые боковые стороны, но подходит и для использования в направляющих с косыми краями. При эксплуатации в таких направляющих, цепь может быть легко демонтирована для чистки и т.п. Цепь сери 1702 H имеет пластины в форме полумесяца, отличающиеся большей поверхностью. Данная цепь не имеет обратного изгиба.


Для криволинейного
конвейера.
Поставляется отрезками
по 6,1 м.(20 футов).
Максимальная
нагрузка: 4000 Н
Шаг цепи 50,0 мм.

  Серийный номер Ширина
пластины
W
Вес
цепи
Min
радиус
R
мм. дюймы кг/м мм.
1702 H 31D1702HW 31D1702HG 31LF1702H 53.3 2.10 2.0 150

Звездочки для транспортерных цепей серии 1702 H
Кол-во
зубьев
Полный
диаметр
Диаметр
утолщения
Отверстие под ось Полная маркировка
minmax PAmax сталь
мм.дюйммм.дюйммм.дюйммм.дюйм мм.дюйм стальполиамид
8 130.6 5.14 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170008S 3133170008N
10 161.8 6.37 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170010S 3133170010N
12 193.2 7.61 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170012S 3133170012N
13 208.9 8.23 63.0 2.48 20.0 0.79 40.0 1.57 50.0 1.97 3131170013S 3133170013N
