Бипланарные транспортерные
цепи серии 1701 TAB/TAB-R

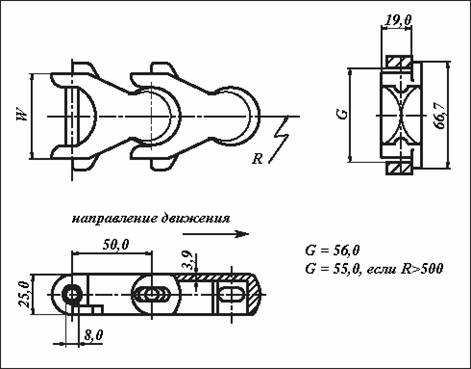

Цепь серии 1701 TAB имеет прямые боковые стороны и пластины, специальной формы, позволяющей удерживать цепь на направляющих. Данные цепи подходят для транспортировки пластиковых бутылок, канистр, картонных коробок и т.д. Цепь серии 1701 TAB - бипланарная, т.е. позволяет монтировать очень компактные конвейеры.

	Для криволинейного конвейера.		Поставляется отрезками по 6,1 м.(20 футов).		Максимальная нагрузка: 4000 Н
	Шаг цепи 50,0 мм.		Мин. радиус обратного изгиба: 75 мм.

	Серийный номер			Ширина пластины W		Вес цепи	Min радиус R
				мм.	дюймы	кг/м	мм.
1701 TAB	31D1701TW	31D1701TG	31LF1701T	53.3	2.10	1.5	150
1700 TAB-R	31D1701TRW	31D1701TRG	31LF1701TR	53.2	2.09	1.5	125

Звездочки для транспортерных цепей серии 1701 TAB/TAB-R
Кол-во зубьев	Полный диаметр		Диаметр утолщения		Отверстие под ось						Полная маркировка
	Полный диаметр		Диаметр утолщения		min		max PA		max сталь		Полная маркировка
	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	мм.	дюйм	сталь	полиамид
8	130.6	5.14	63.0	2.48	20.0	0.79	40.0	1.57	50.0	1.97	3131170008S	3133170008N
10	161.8	6.37	63.0	2.48	20.0	0.79	40.0	1.57	50.0	1.97	3131170010S	3133170010N
12	193.2	7.61	63.0	2.48	20.0	0.79	40.0	1.57	50.0	1.97	3131170012S	3133170012N
13	208.9	8.23	63.0	2.48	20.0	0.79	40.0	1.57	50.0	1.97	3131170013S	3133170013N
