Мотор-вариаторы предназначены для бесступенчатого изменения скорости и вращающего момента на выходном валу. Для нормальной работы мотор-вариатора температура окружающей среды должна находиться в диапазоне от -10°C до +50°C. В процессе эксплуатации температура корпуса мотор-вариатора может достигать 90°C .
Регулировка передаточного отношения в вариаторе осуществляется благодаря использованию клиновых фрикционных элементов.
Зная значение необходимого Вам вращающего момента M₂[Н·м] на выходном валу, мотор-вариатор подбирается по нижеприведенным механическим характеристикам или таблицам. При выборе мотор-вариатора особое внимание надо обращать на:

Число включений привода в час (предельное значение составляет 600 вкл/час).
Величину момента инерции внешней нагрузки (особенно в случае, если между вариатором и приводимым в движение механизмом нет червячного или цилиндрического редуктора).
Величину предельного вращающего момента мотор-вариатора.

В случае если в приводе используется мотор-вариатор без редуктора, то момент на выходном валу вариатора M₂^var[Н·м] связан с требуемым вращающим моментом M₂[Н·м] следующей формулой:M₂^var=M₂·FS, где FS – коэффициент эксплуатации. Он назначается следующим образом

Определение коэффициента эксплуатации F.S.

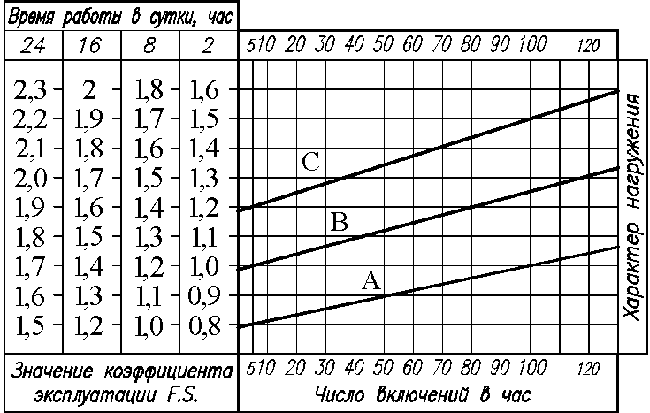

Коэффициент эксплуатации F.S. определяется на основе следующей диаграмм

Как пользоваться диаграммой:

Определите характер нагружения привода Вашего механизма («А», «В», «С» – подробнее об этом см. п. «Выбор мотор-редуктора» на стр. 4)
Зная максимальное число включений привода в час (нижний правый угол диаграммы), найдите точку пересечения с соответствующей прямой («А», «В», «С»)
Зная время работы привода в сутки в часах (верхний левый угол диаграммы), ищите F.S. в соответствующей колонке значений на уровне точки пересечения.
Используйте линейную интерполяцию, если время работы в сутки Вашего привода отличается от приведенных в таблице значений.

Тип нагрузки определяется следующим образом:

«А» – спокойная безударная работа;
«В» – нагрузка с умеренными ударами. При этом максимальный момент сопротивления со стороны нагрузки не должен превосходить в полтора раза номинальный момент вариатора M_max<1.5·M₂^var;
«С» – нагрузка с сильными ударами. M_max>1.5·M₂^var
Максимальная длительность ударов составляет 15 секунд.
Примерное соответствие коэффициента эксплуатации и режимов работ по ГОСТ:

Режим эксплуатации по ГОСТ 21354	«0» непрерывный	«I» тяжёлый	«II» средний равновероятный.	«III» средний нормальный	«IV» лёгкий	«V» особо лёгкий
Режим работы по ГОСТ 25835	6М	5М	4М	3М	2М	1М
Режим по правилам Госгортехнадзора	«ВТ» ПВ63-100%	«Т» ПВ40-63%	«С» ПВ25-40%	«С» ПВ25-40%	«Л» ПВ16-25%	«Л» ПВ<16%
F.S.	2,1 – 2,3	1,8 – 2,0	1,4 – 1,5	1,4 – 1,5	1,1 – 1,2	0,8 – 1,0

Если температура окружающей среды достигает 30°C и более, то необходимо вносить в величину коэффициента эксплуатации следующую поправку:

FS^t=FS·µ	, где:	FS – значение из диаграммы при нормальной температуре;
		FS^t – значение при повышенной температуре;
		µ – коэффициент, зависящий от температуры следующим образом:
µ=1.1..1.2		при t=30..40°C
µ=1.3..1.4		при t=40..50°C
µ=1.5..1.6		при t=50..60°C
